Подбор и поставка бурового инструмента

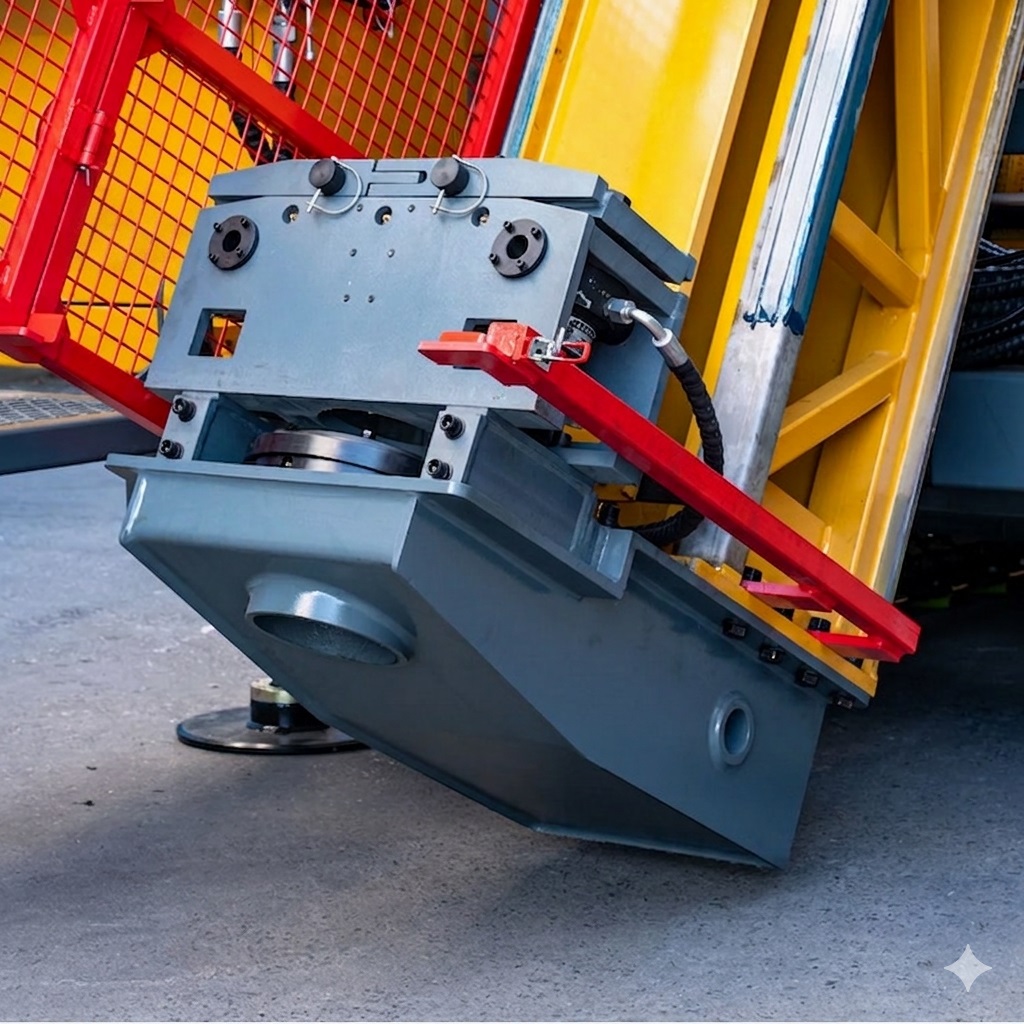

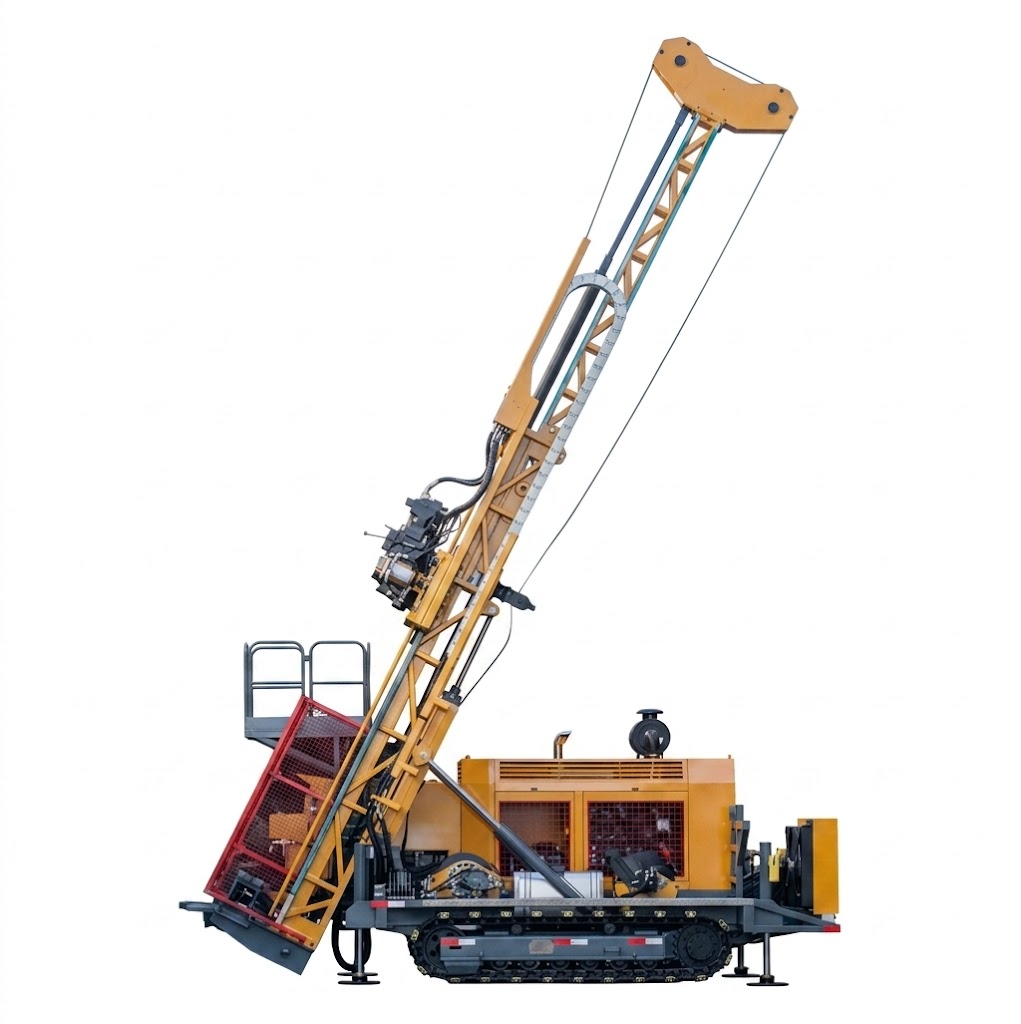

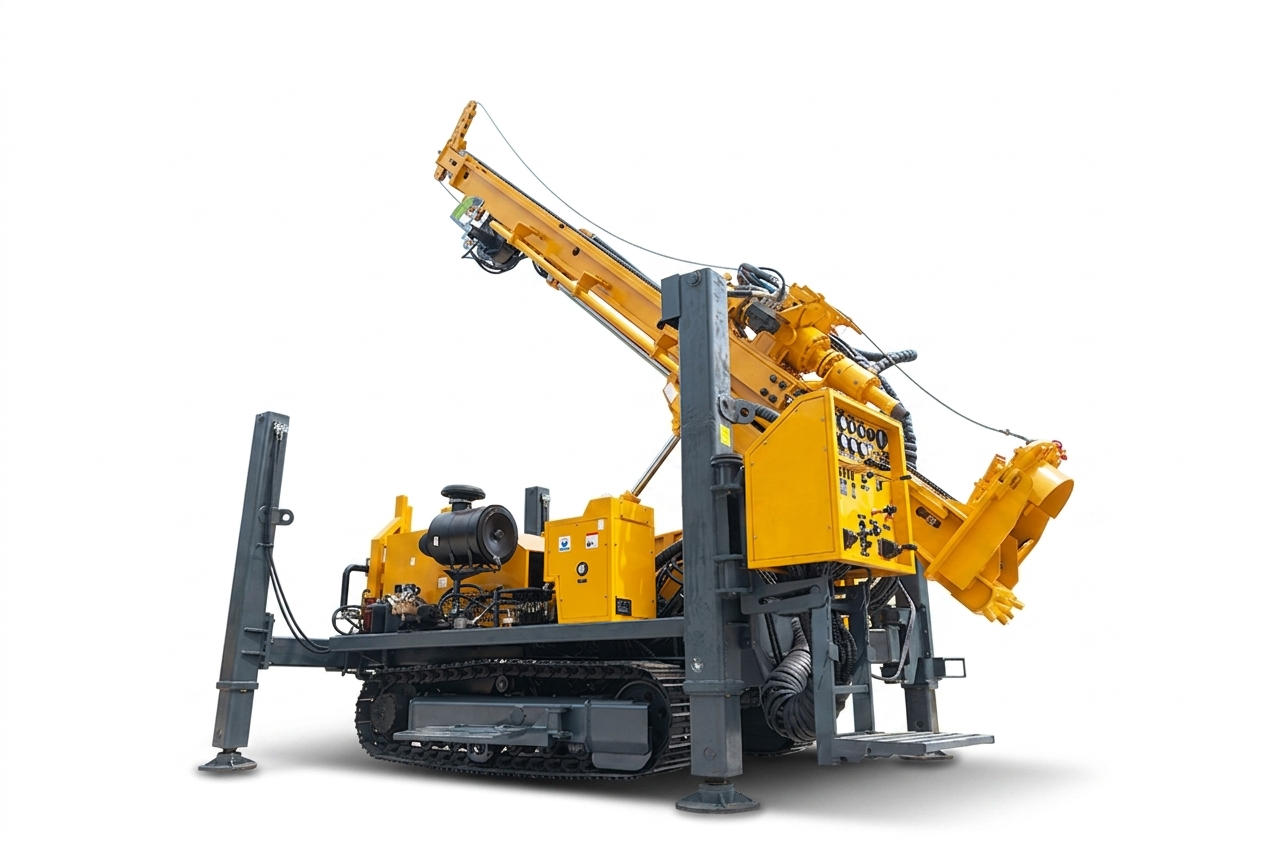

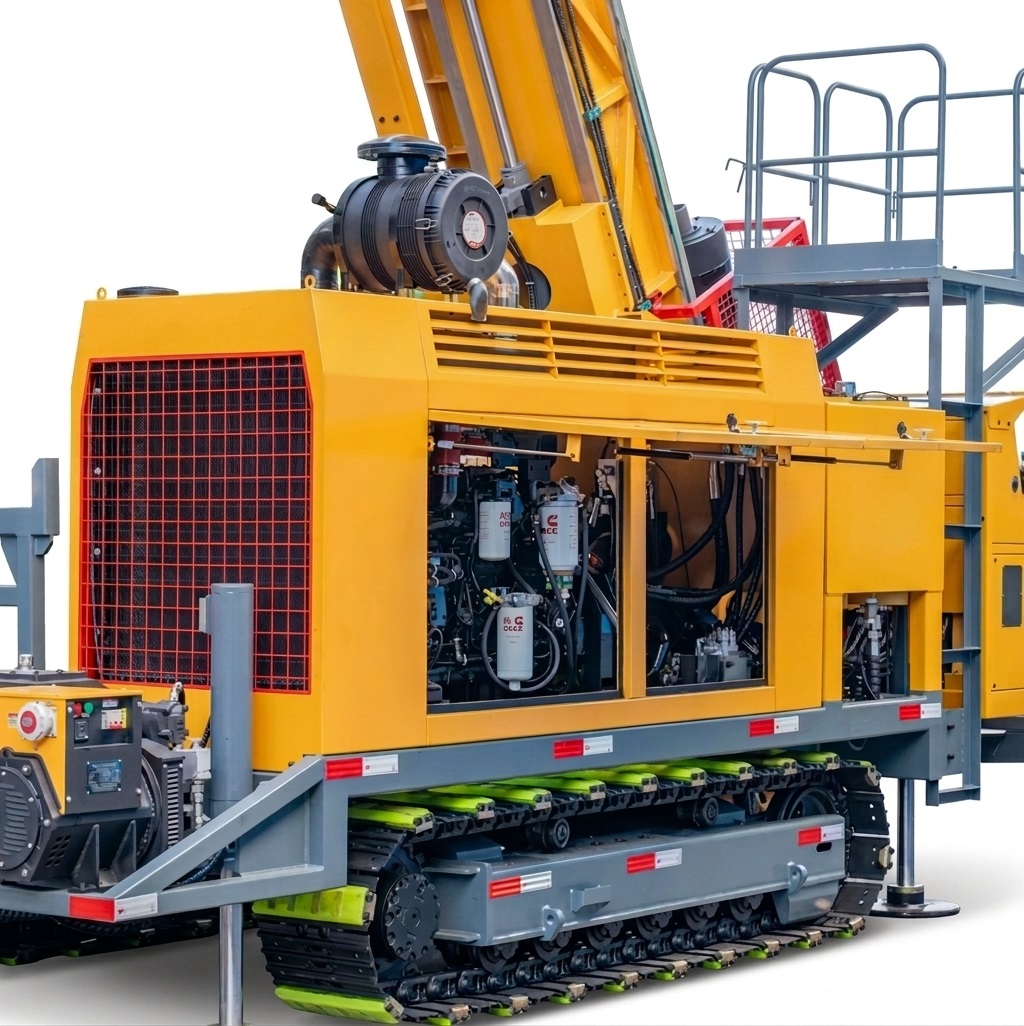

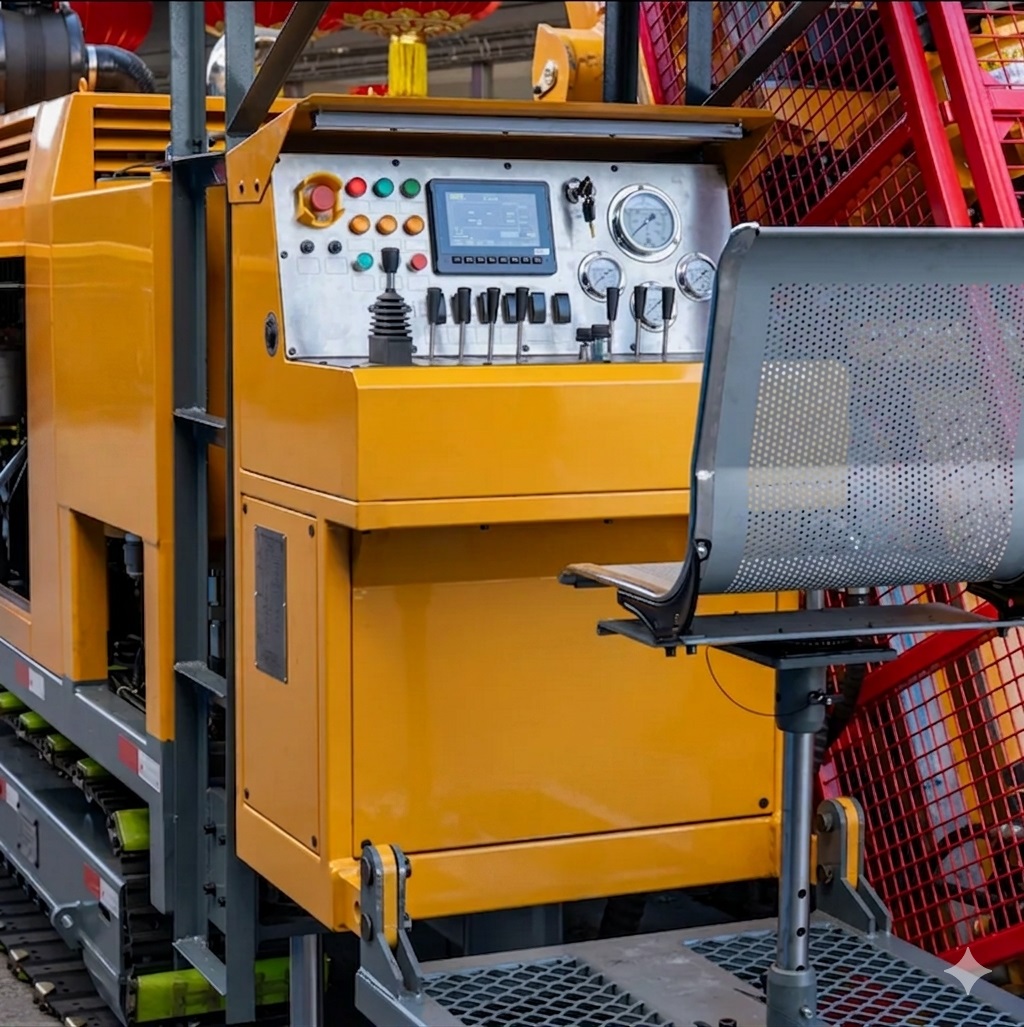

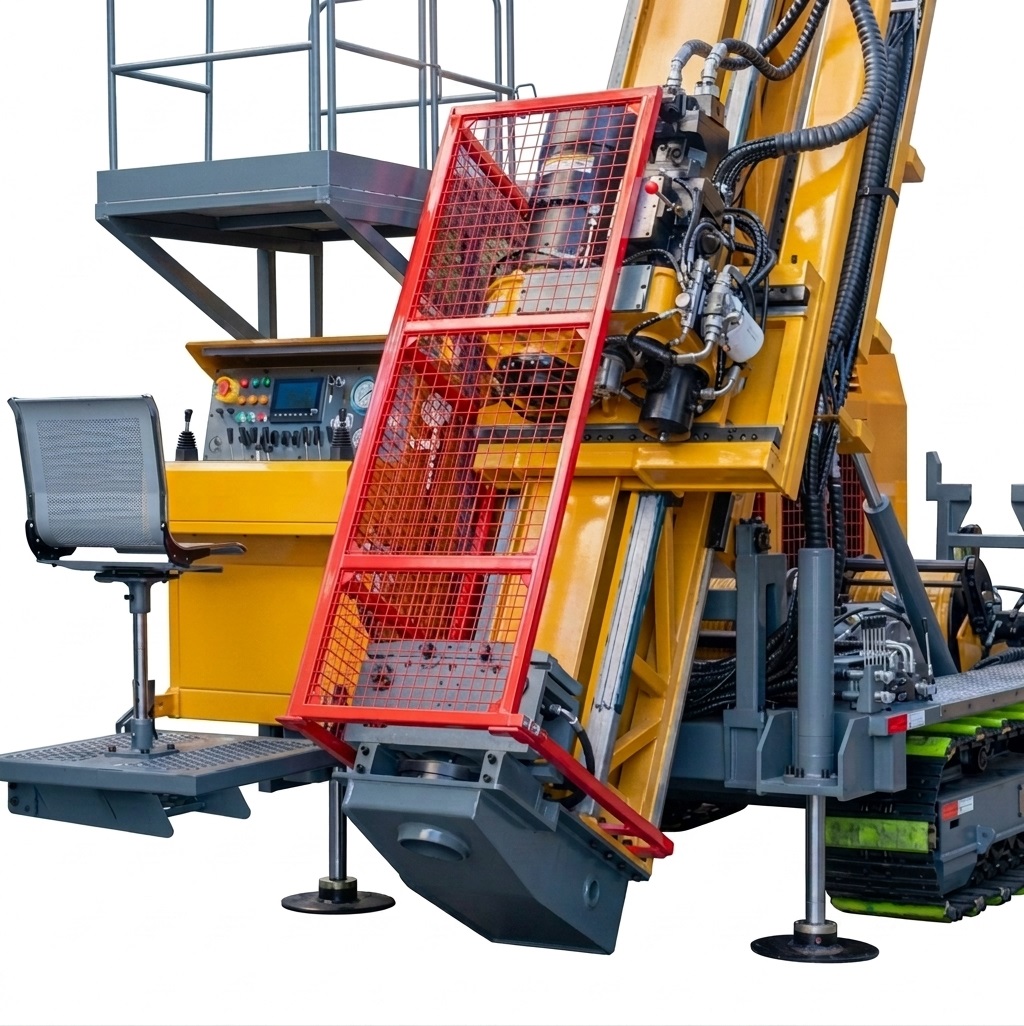

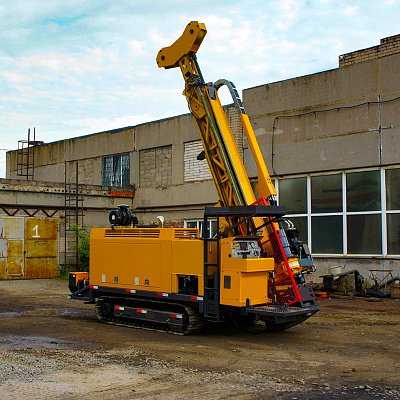

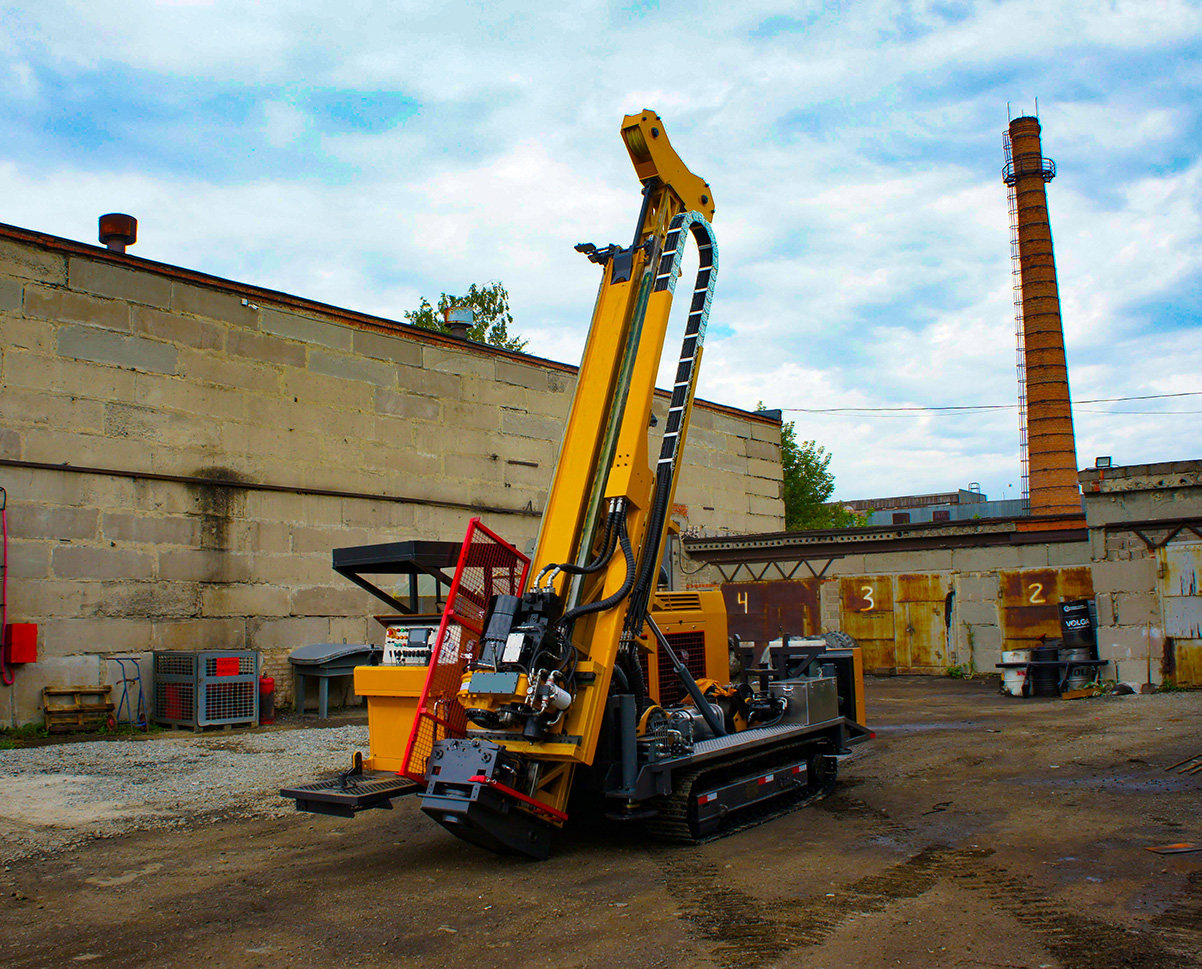

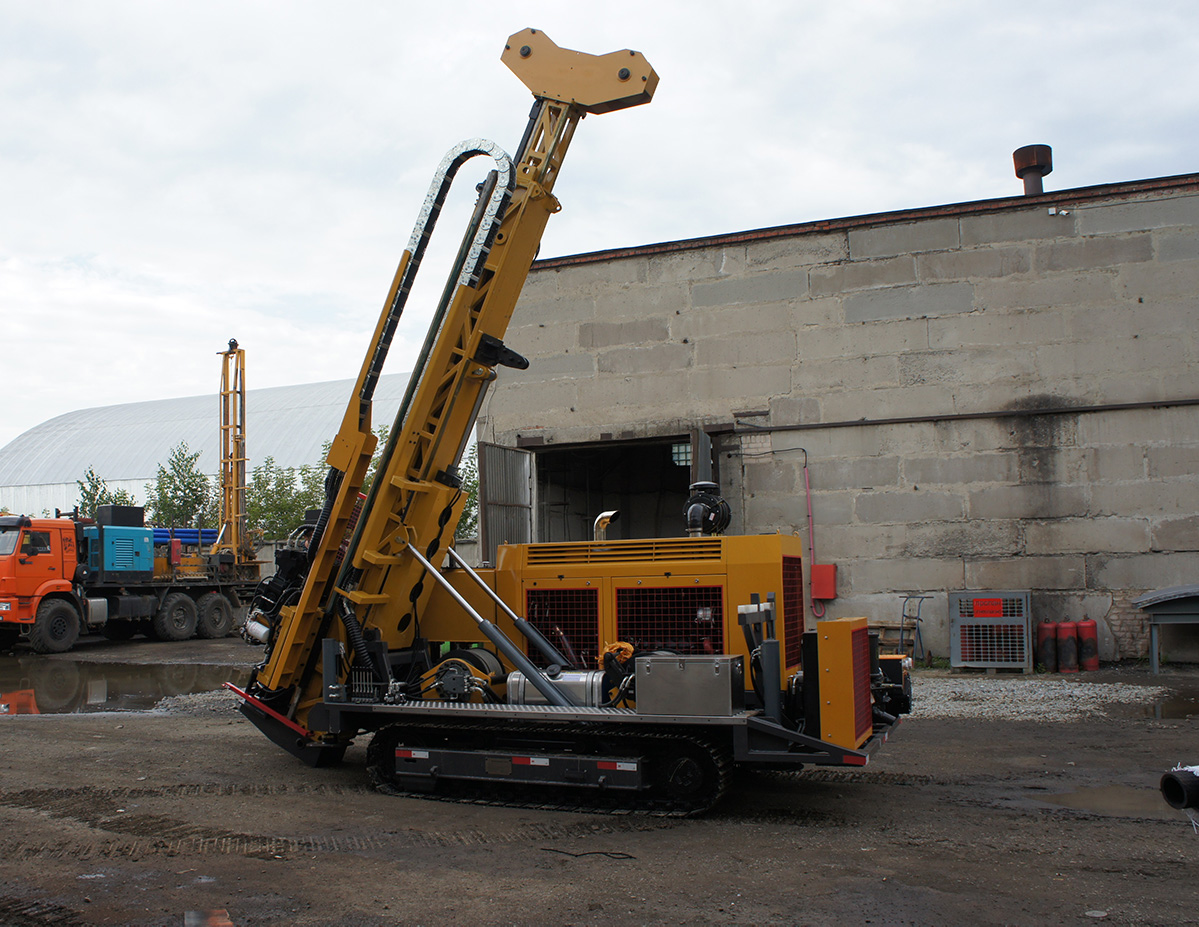

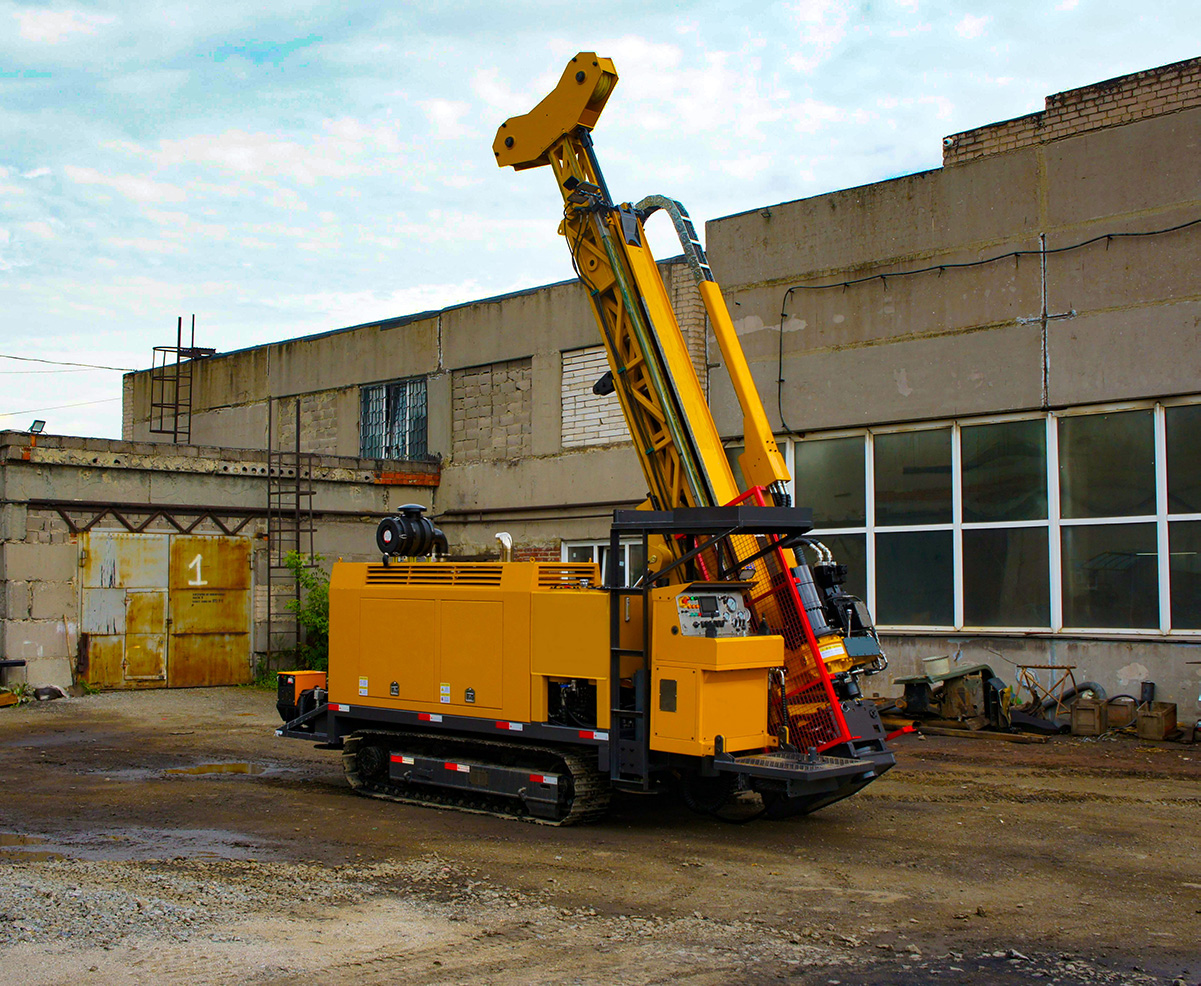

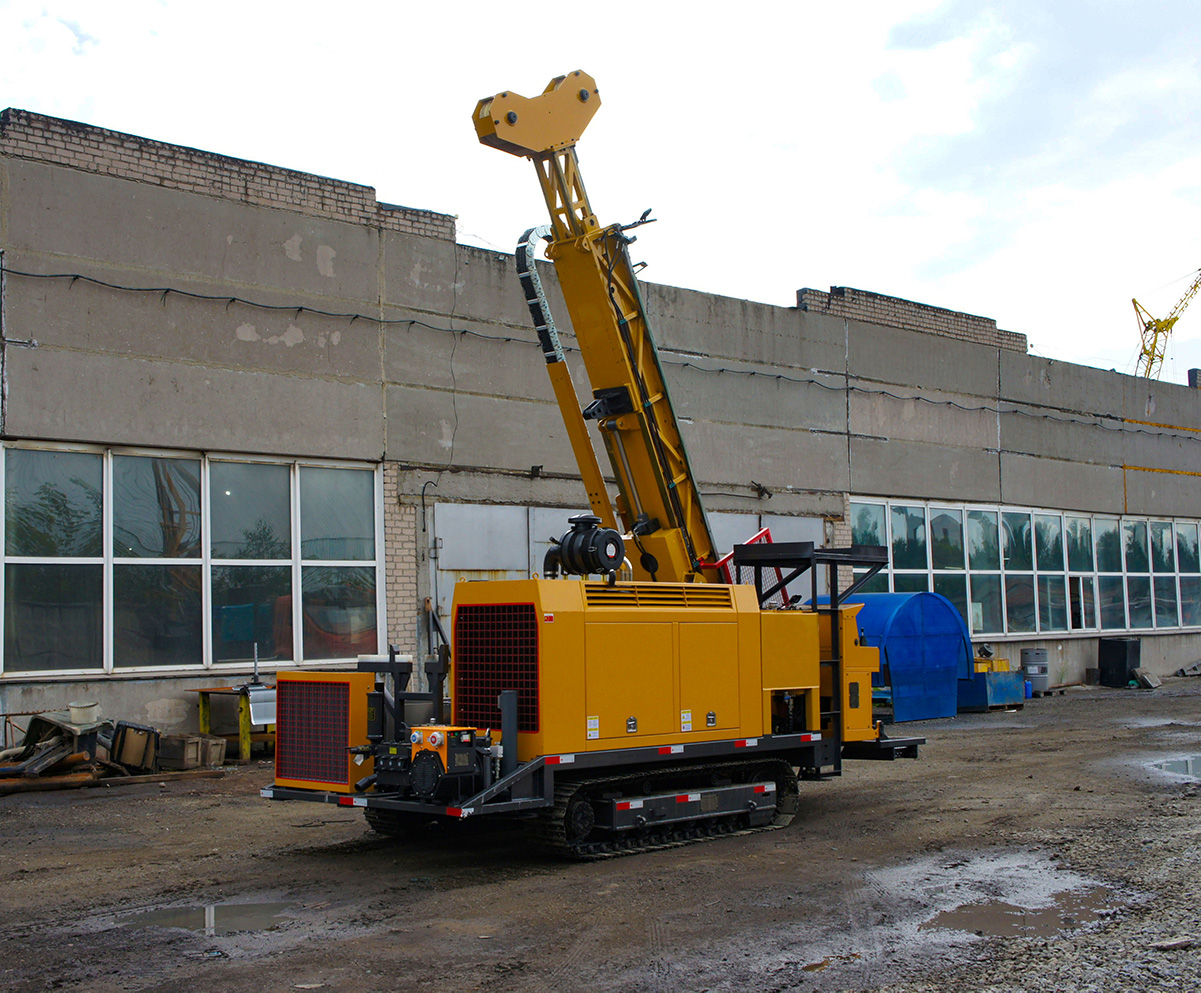

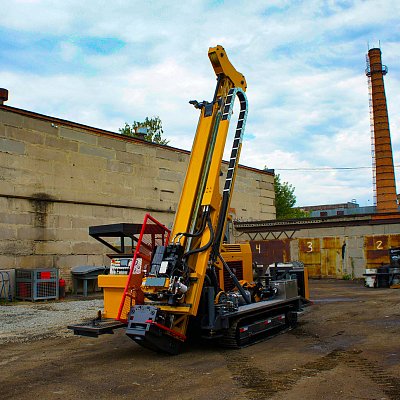

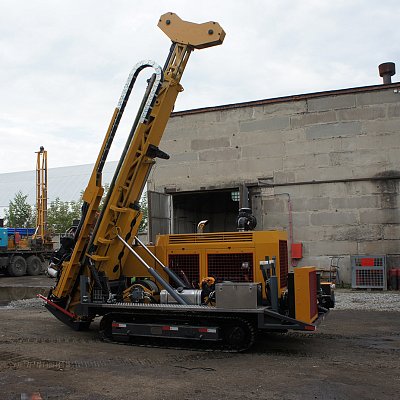

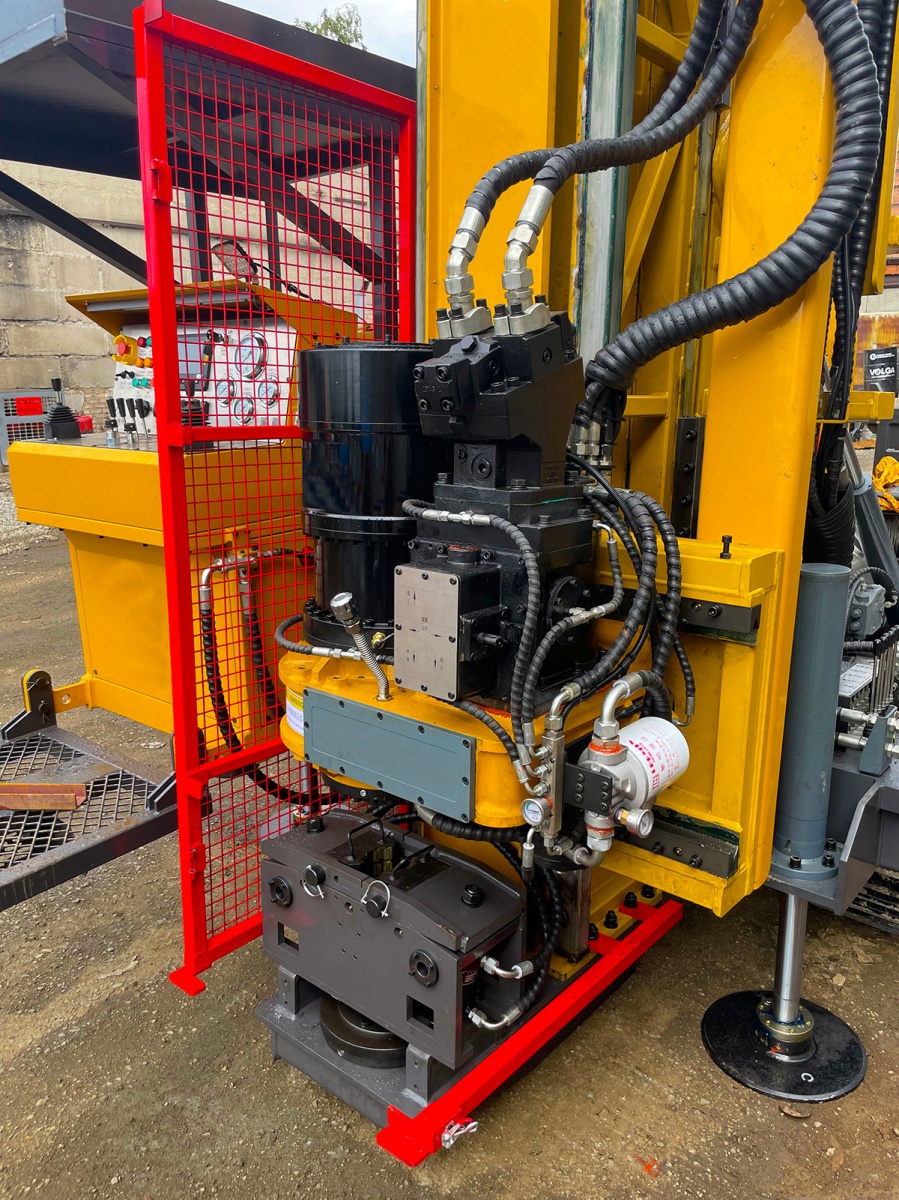

Буровая установка колонкового бурения
XZCR N18A

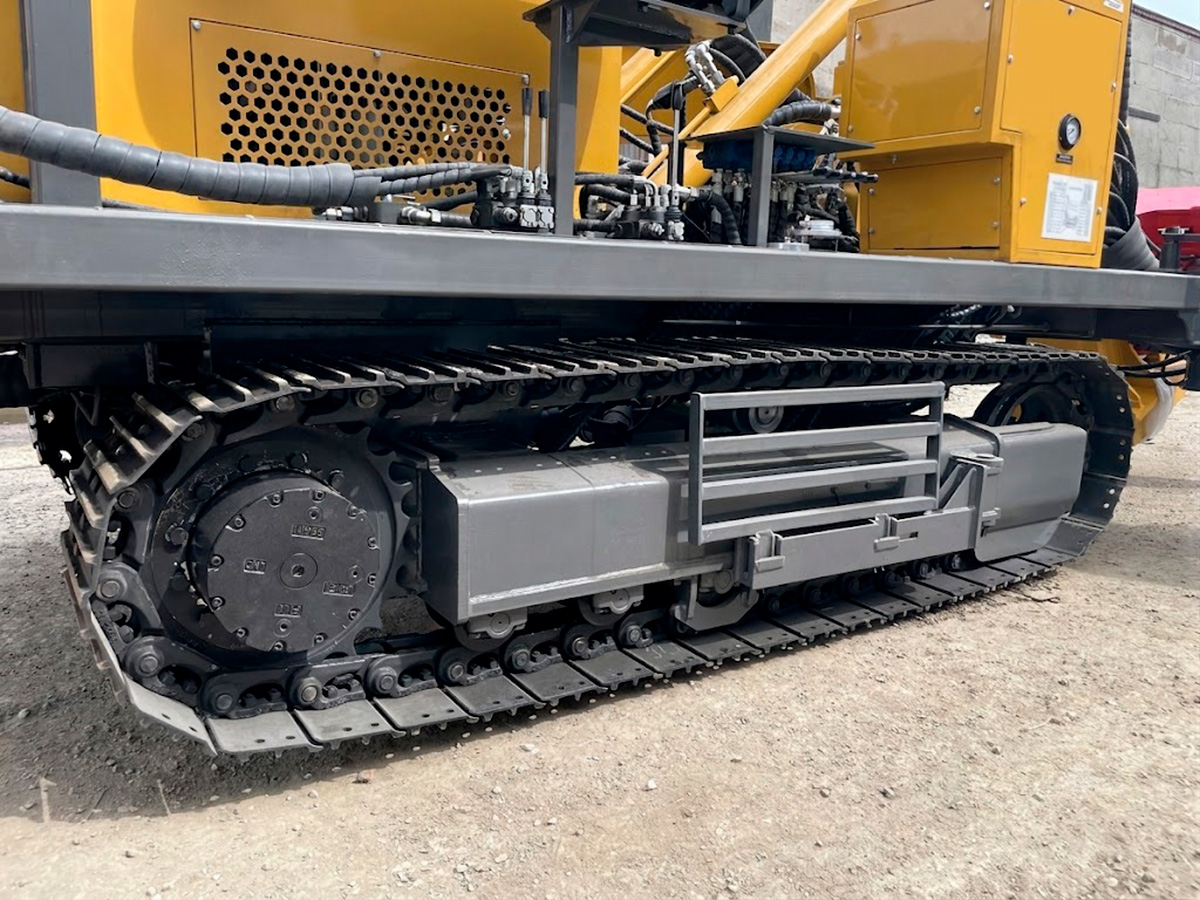

Полностью гидравлическая гусеничная
установка для геологоразведочных и инженерных задач,
для бурения с отбором керна на глубинах
до 2000 м в зависимости от диаметра

диаметры бурения BQ, NQ, HQ, PQ

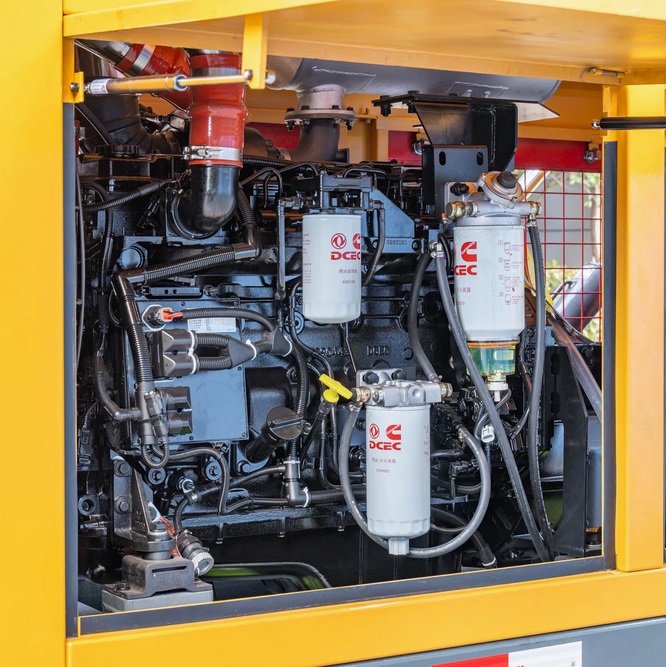

дизельный двигатель 178 кВ (модель обсуждается отдельно)

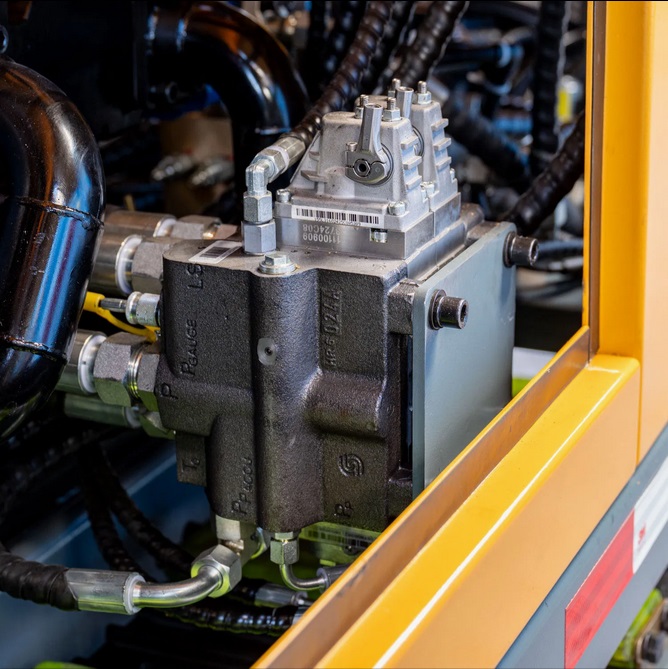

гидравлическая система Danfoss
максимальный крутящий момент 6400 Нм
скорость вращения от 0 до 1250 об/мин
максимальное усилие подъема 220 кН
максимальное усилие подачи 112 кН

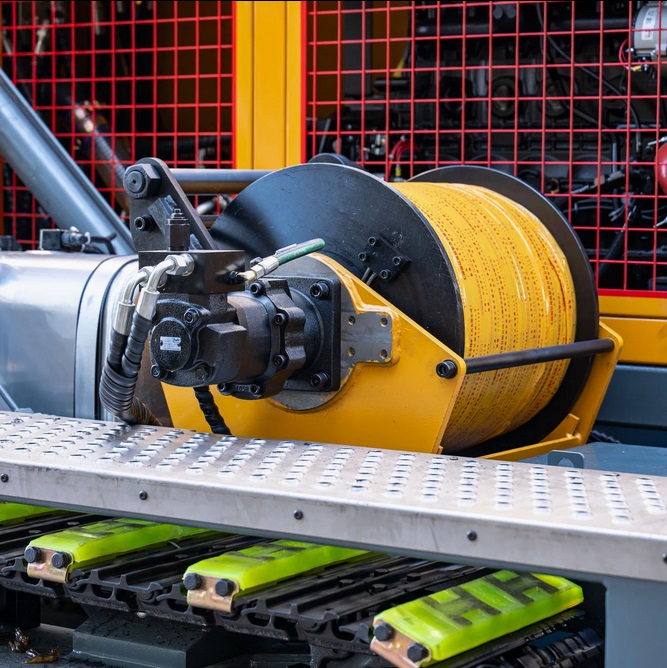

грузоподъемность силовой лебедки 120 кН
грузоподъемность ССК лебедки 15 кН
масса установки 12 т
углы бурения 45^о- 90^о
габаритные размеры:
6235x2230x2515 в транспортном положении
6235x2230x10455 в рабочем положении

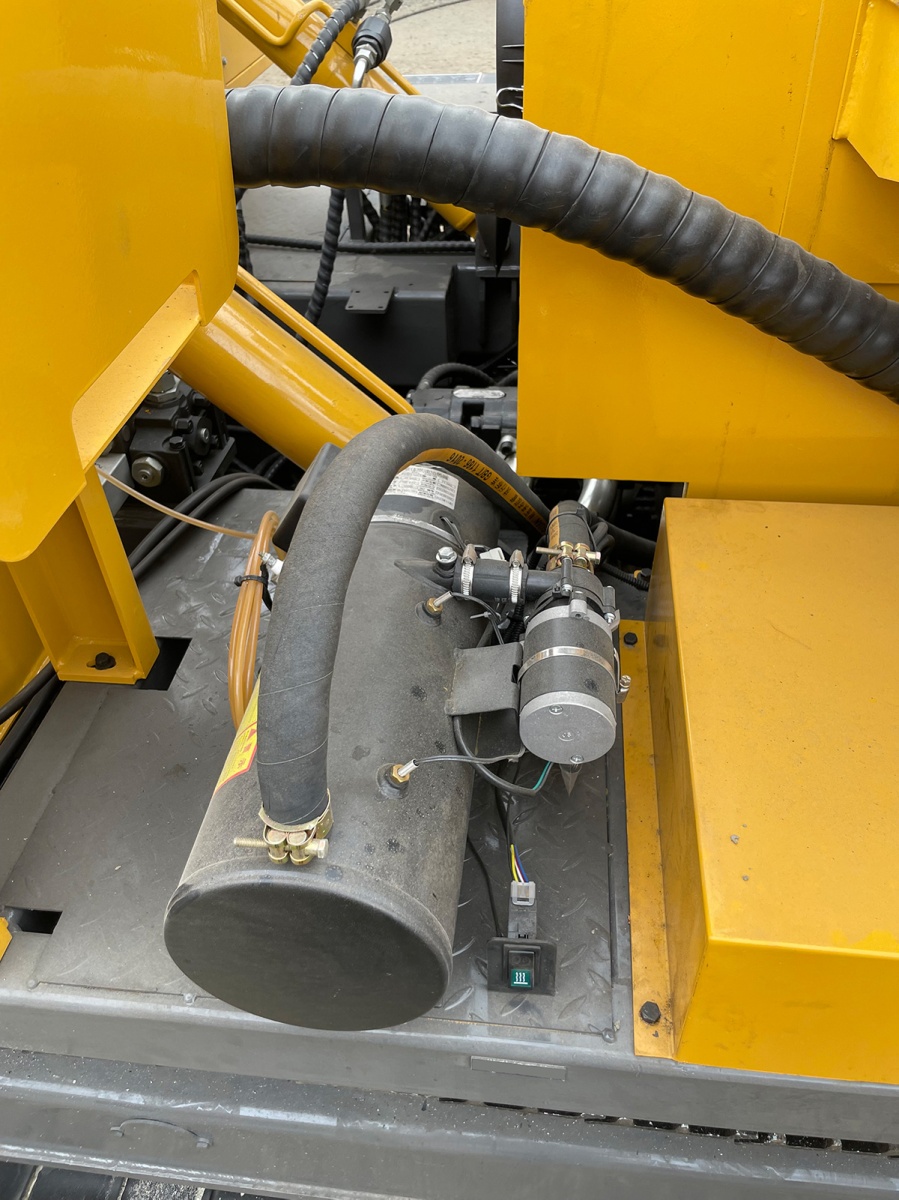

Возможность оснащения предпусковым подогревателем двигателя. Поставка с комплектом расходных материалов для проведения ТО, по запросу заказчика.

Буровой инструмент ССК

Технология ССК — это передовой метод колонкового бурения, позволяющий извлекать керн на поверхность через внутреннюю полость бурильных труб без подъема всей колонны и буровой коронки.

Коронки
Башмаки
Расширители
Бурильные трубы
Обсадные трубы
Колонковый набор
Вспомогательный инструмент
Аварийный инструмент

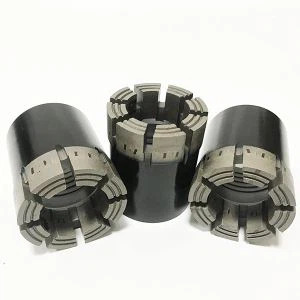

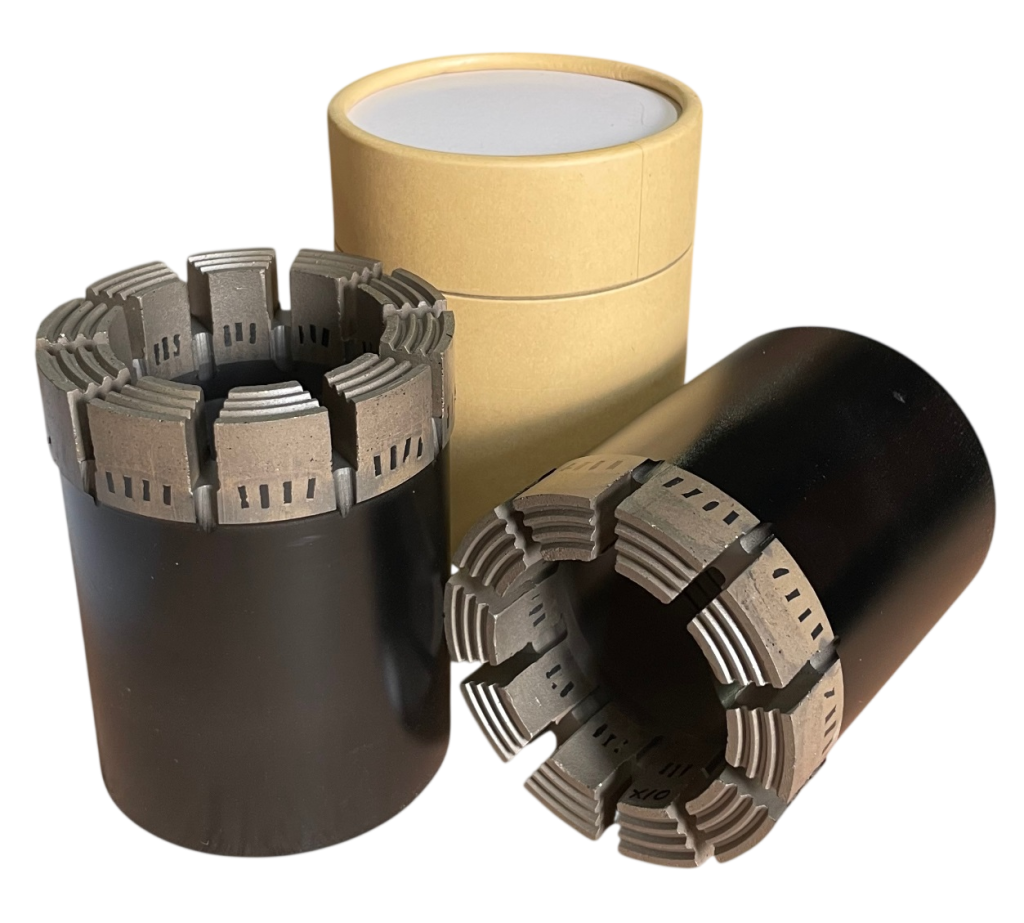

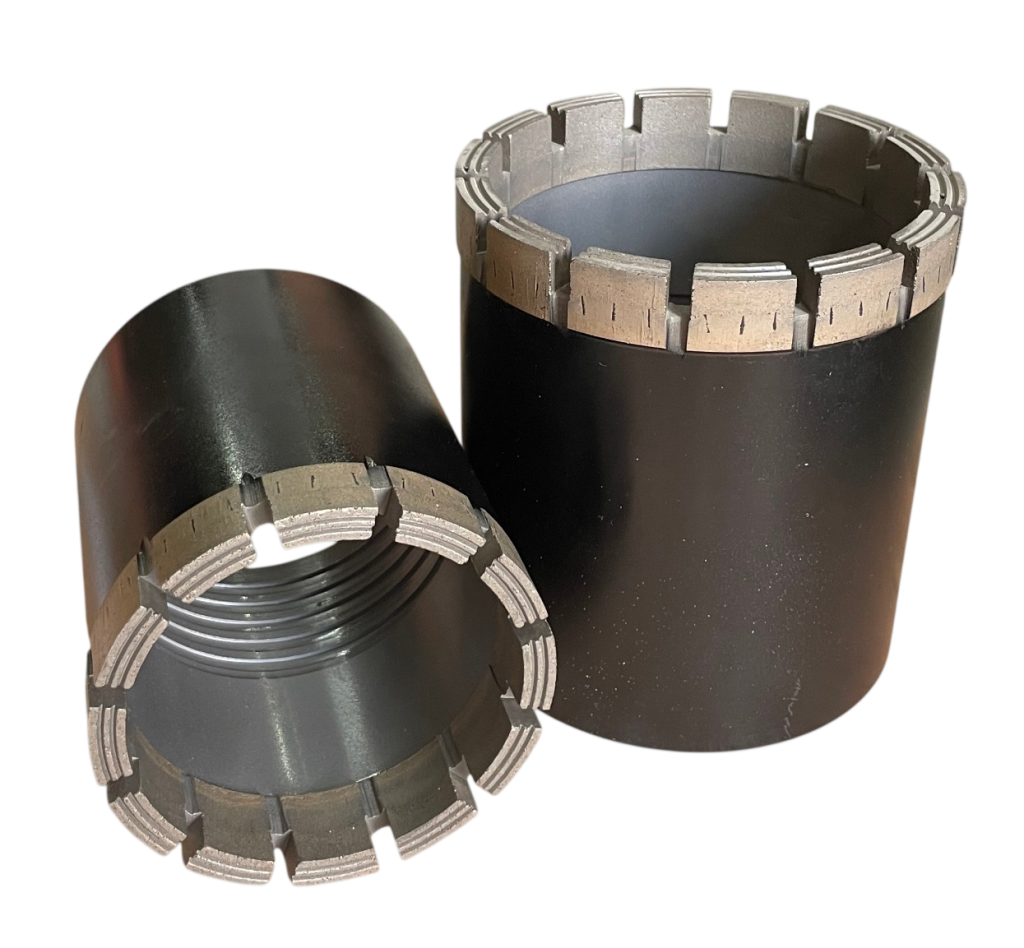

Коронки

Алмазные коронки предназначены для использования с любыми системами колонкового бурения.
Благодаря гибкости в настройке параметров (высоту профиля, твердость и форму), они обеспечивают высокую скорость проходки и эталонное качество отбора керна.


Спецификация	Наружний диаметр		Внутренний диаметр
Спецификация	Дюйм	Миллиметр	Дюйм	Миллиметр
NQ	2,97	75,31	1,88	47,63
HQ	3,76	95,57	2,50	63,50
PQ	4,81	122,05	3,35	84,96

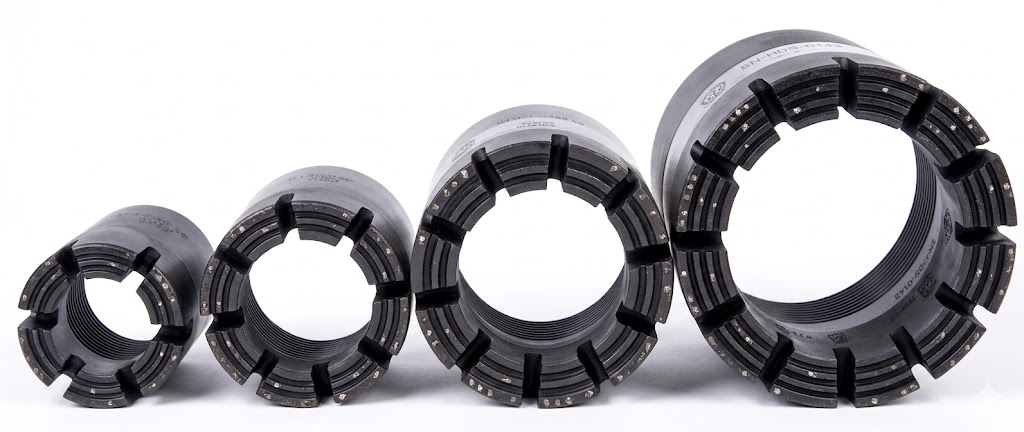

Башмаки

В большинстве случаев при бурении скважин по наносам необходимо использование башмаков обсадных колонн. Мы предлагаем надежный инструмент, который обеспечивает стабильное и плавное забуривание, защищая нижнюю часть колонны от деформации.

В нашем ассортименте представлены как стандартные, так и усиленные (утяжеленные) модели. Использование башмаков позволяет эффективно проходить рыхлые слои и достигать коренных пород с минимальным износом оборудования.


Башмак бурильной трубы
Спецификация	Наружный диаметр			Внутренний диаметр
	Наружный диаметр			Внутренний диаметр
	Дюйм	Миллиметр	Дюйм	Миллиметр
NQ	2,965	75,31	2,37	60,2
HQ	3,615	91,82	2,992	76
PQ	4,75	120,66	3,985	101,22

Башмак обсадной колонны
Спецификация	Наружный диаметр		Внутренний диаметр
Спецификация	Дюйм	Миллиметр	Дюйм	Миллиметр
HWT	4,625	117,48	3,925	99,7
PW	5,653	143,58	4,85	123,3

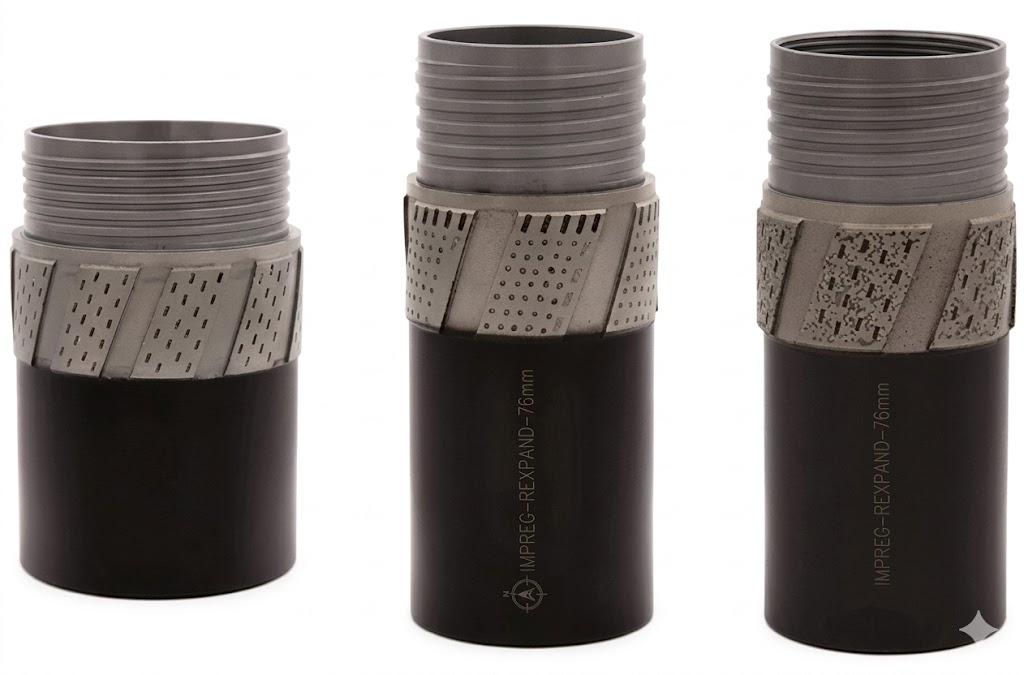

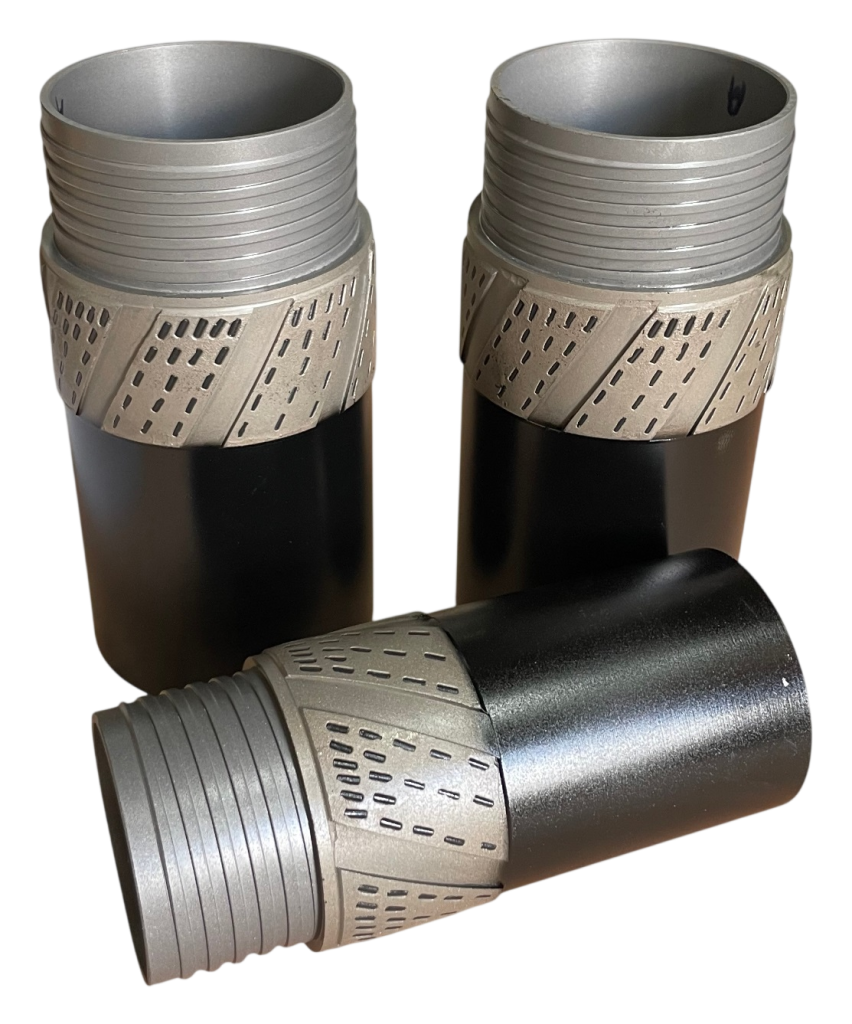

Расширители

Алмазный расширитель является критически важным компонентом бурового снаряда, который устанавливается непосредственно за буровой коронкой, калибруя ствол и обеспечивая стабильный и правильный диаметр скважины по всей глубине.
Это предотвращает заклинивание новой коронки при её спуске в забой,повышает устойчивость бурильной колонны и минимизацию вибраций, что напрямую влияет на ресурс инструмента. Предохраняет нижнюю часть колонкового набора от чрезмерного абразивного износа о стенки скважины.


	Наружный диаметр
Модель	Дюйм	Миллиметр
NQ	2,98	75,70
HQ	3,78	96,09
PQ	4,83	122,65

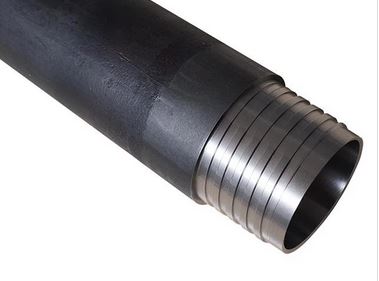

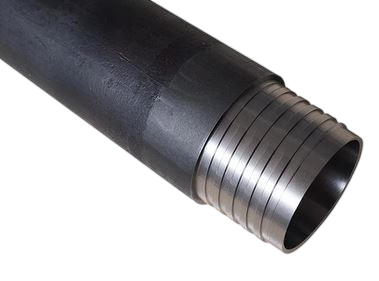

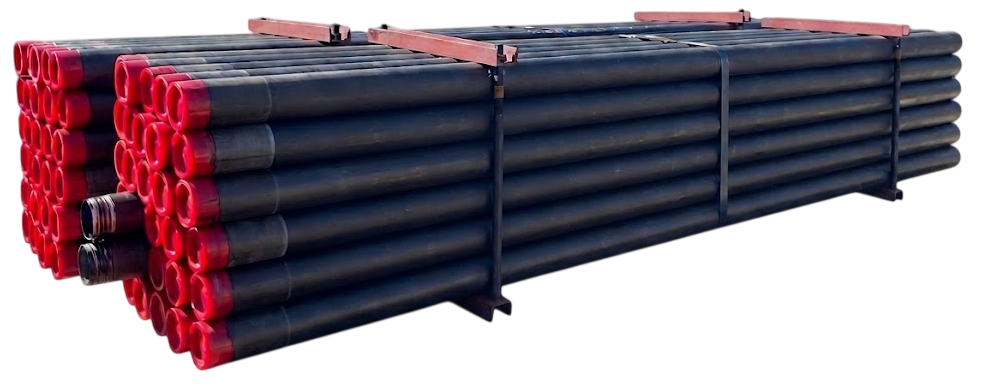

Бурильные трубы

Бурильные трубы разработаны специально для высокоскоростного алмазного бурения с использованием съемных керноприемников. Они сочетают в себе максимальную легкость, высокую прочность на разрыв и исключительную точность внутреннего диаметра.

Бурильные трубы.JPG

Спецификация	Коронка	Расширитель	Бурильная труба		Материл бурильных труб	Глубина рабочая, м
	Наружный диаметр, мм/ внутренний диаметр, мм	Наружный диаметр, мм	Наружный диаметр, мм	Внутренний диаметр, мм
NQ (NRQ)	75,3/47,6	75,8	69,9	60,3	30CrMnSiA/XZ-950T	1600
HQ (HRQ)	95,6/63,5	96	88,9	77,8	30CrMnSiA/XZ-950T	1800
PQ	122/85	122,6	114,3	103,2	30CrMnSiA/XZ-950T	2200

Обсадные трубы

В колонковом бурении они выполняют роль «футляра», который удерживает стенки скважины от обрушения и изолирует поглощающие или обводненные горизонты.

Спецификация	Наружний диаметр и толщина стенок	Внутренний диаметр	Материал	Примечание
NW	89,1×6,35	76,4	R780	Мерные длины и резьбы выполняются по требованию заказчика
HW	114,3×6,35	101,6	R780
PW	139,9×7,15	125,6	R780

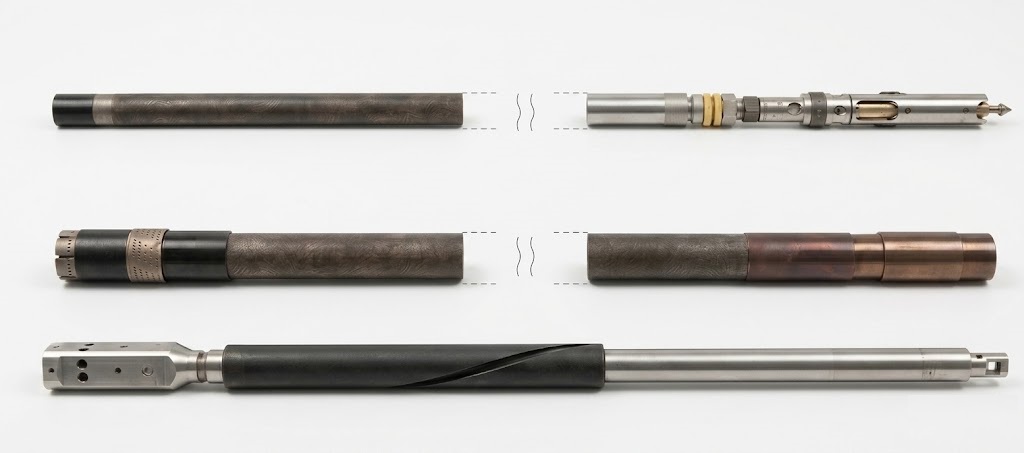

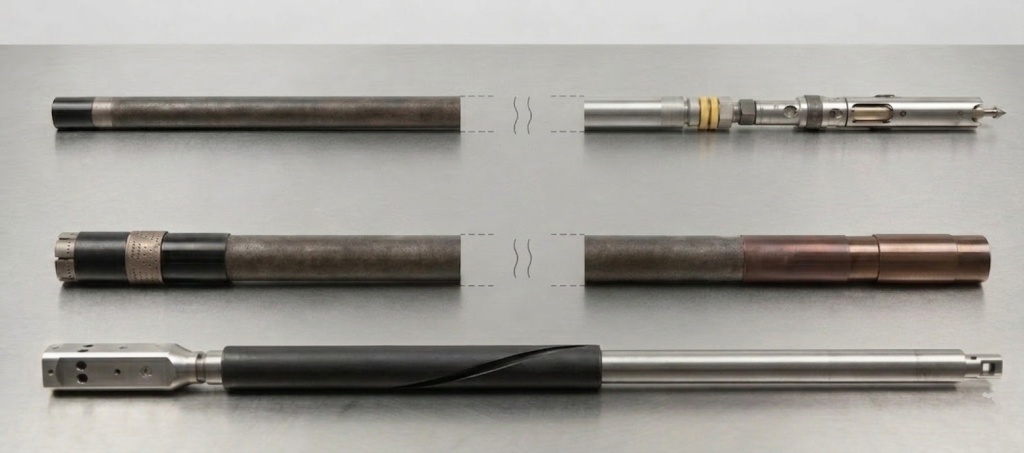

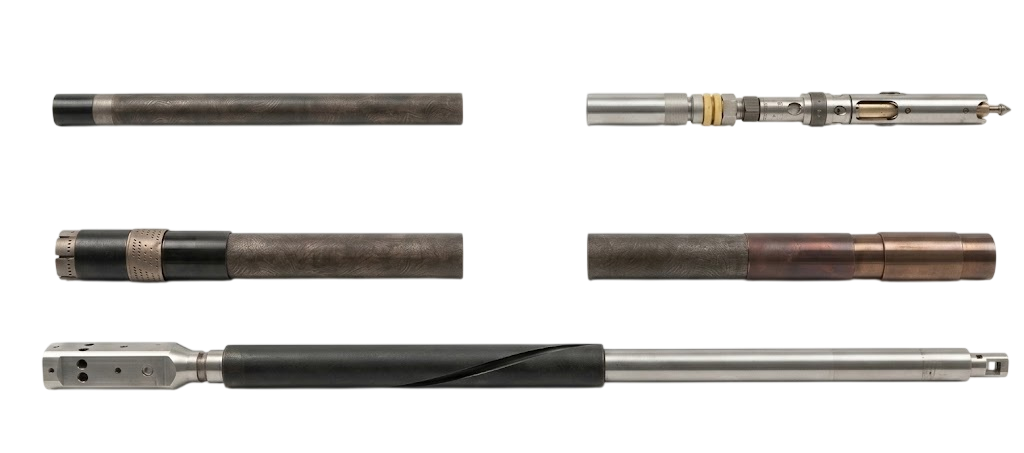

Колонковый набор

Колонковый набор для отбора керна съемным керноприемником - это инструмент, позволяющий отобрать керн без подъема бурового снаряда. Комплект включает в себя наружную колонковую трубу, внутреннюю керноприемную трубу и ловильный инструмент (овершот).

Колонковый набор представлен в различных типоразмерах NQ, HQ, PQ, в зависимости от диаметра получаемого керна.

Более детальная информация о составных частях представлена в нашем каталоге.

Без имени.jpg

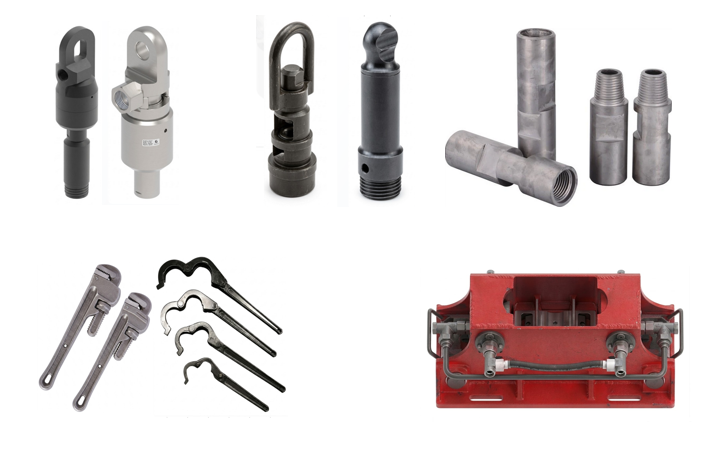

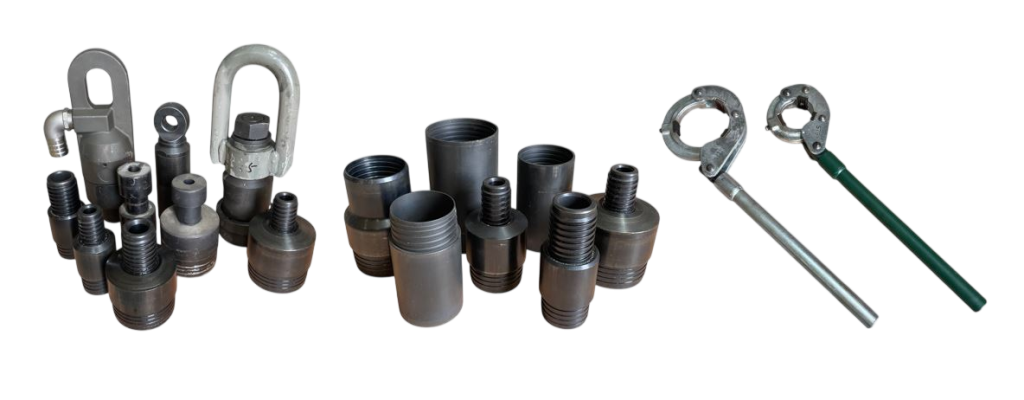

Вспомогательный инструмент

При бурении со съемным керноприемником (ССК) используется ряд вспомогательных инструментов, обеспечивающих работу системы:

промывочный сальник
пробка-вертлюг
соединительные муфты
переходники
гидравлический захват
разводные ключи
шарнирные ключи

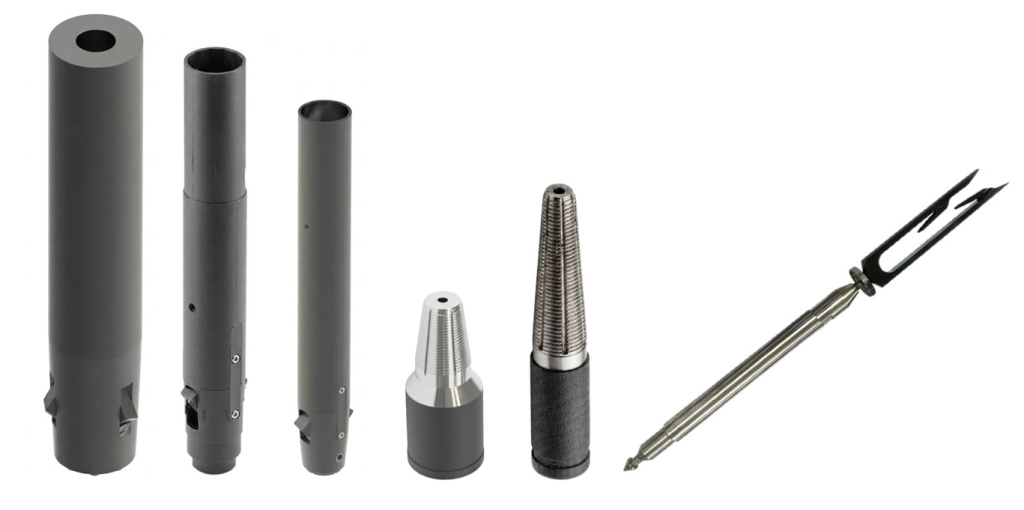

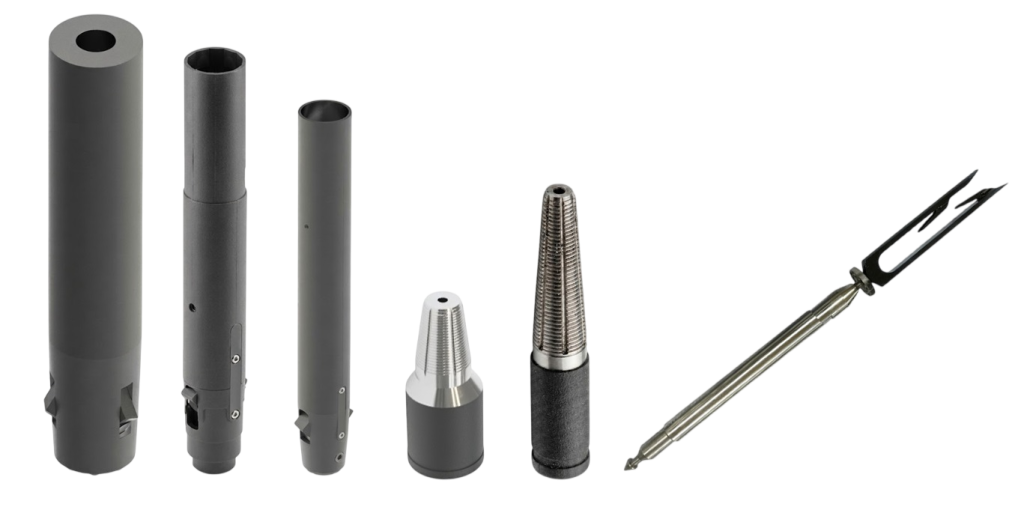

Аварийный инструмент

Аварийный инструмент в ССК бурении используется для ликвидации прихватов, обрывов или оставления в скважине бурильных/колонковых труб и керноприемников.

Аварийный инструмент.jpg

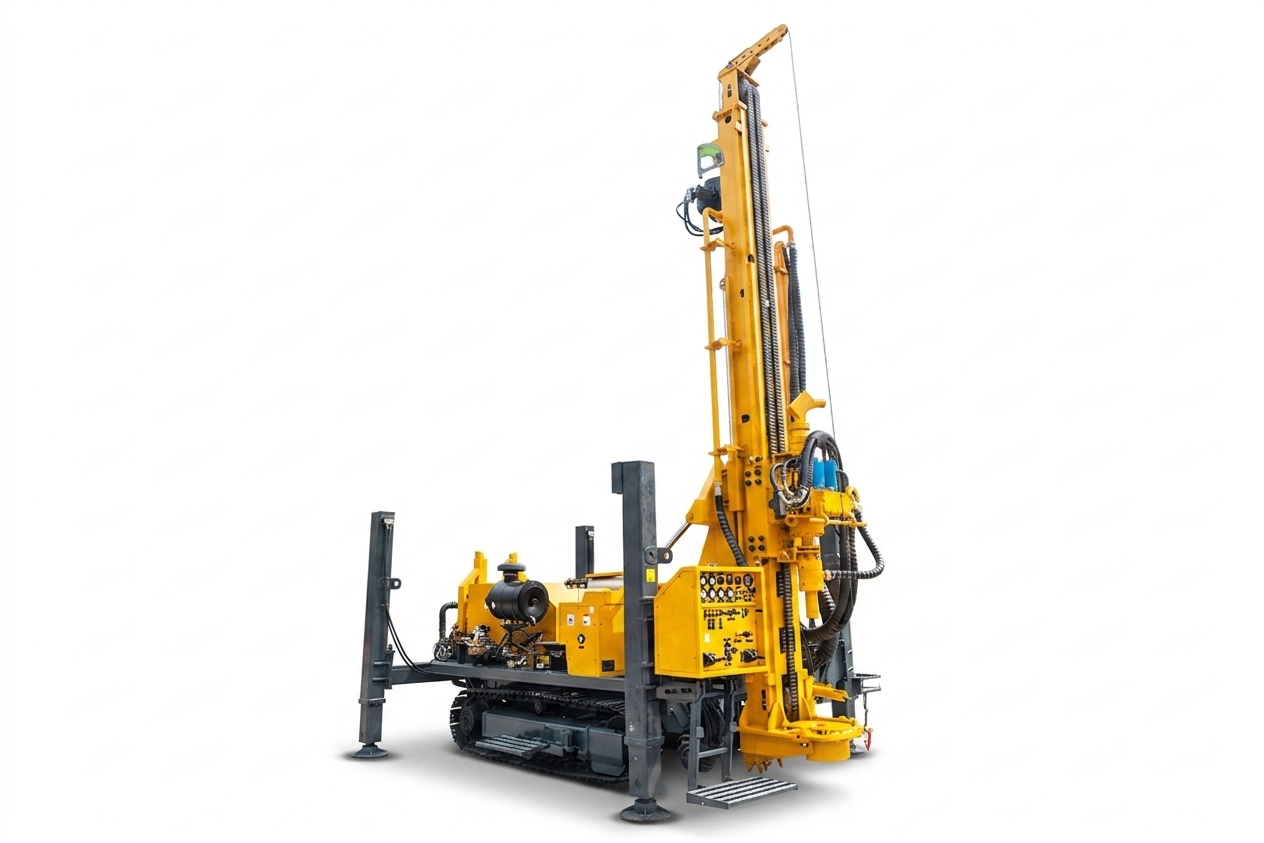

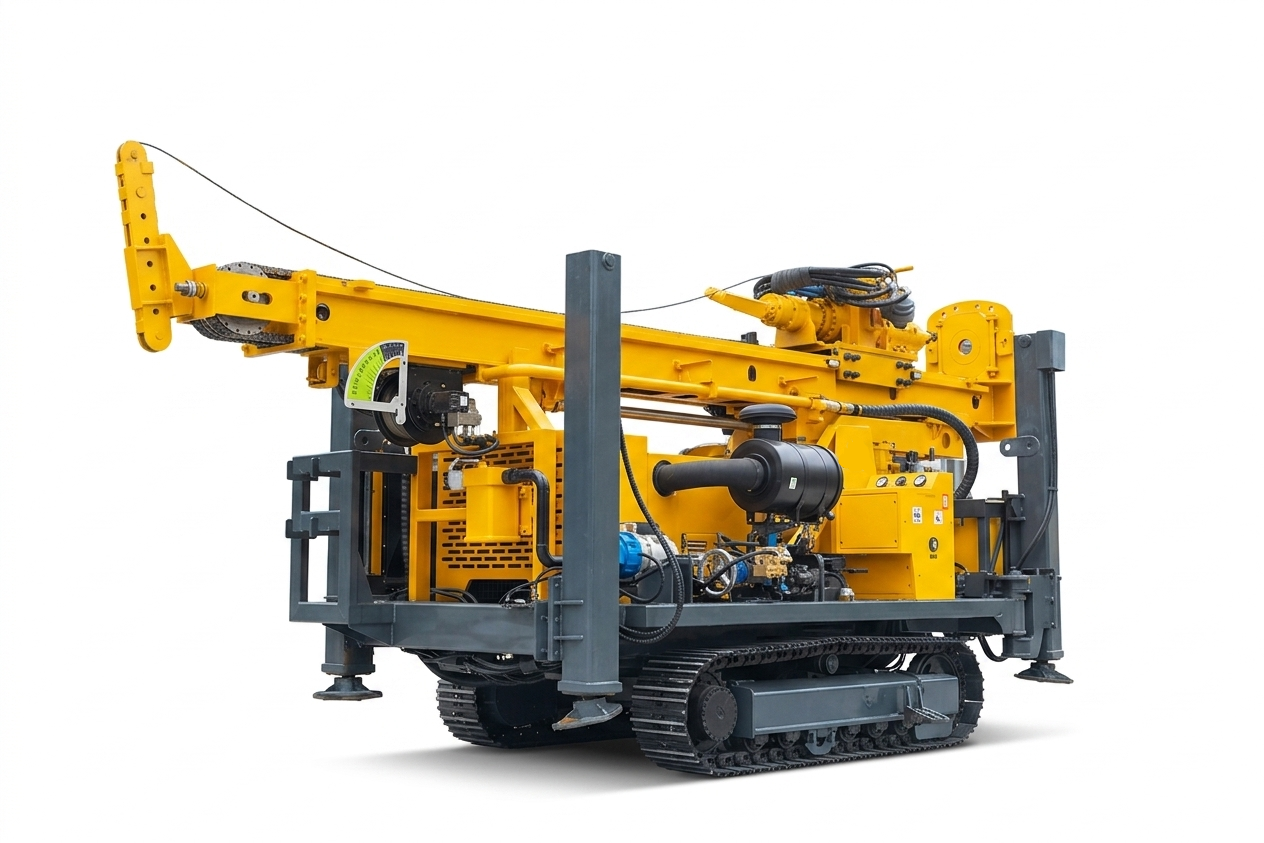

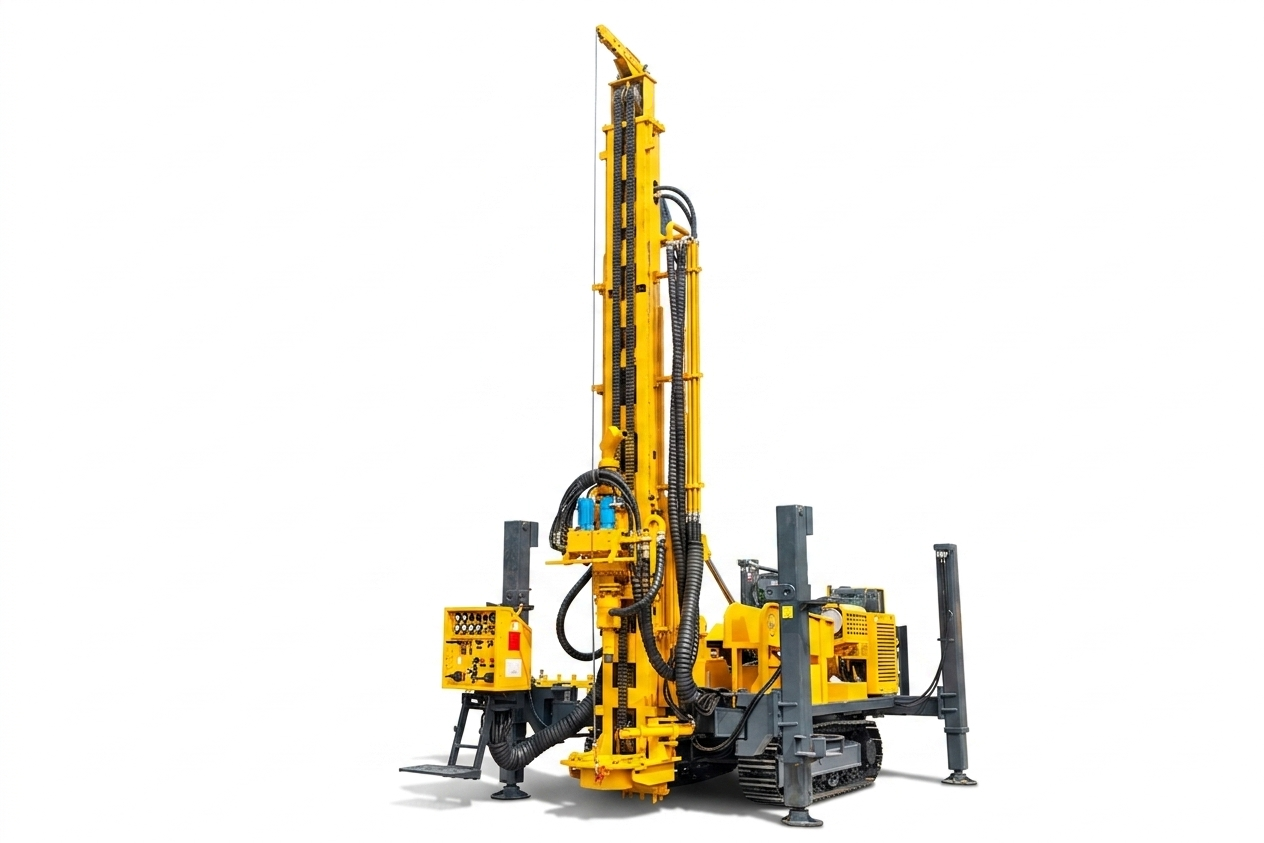

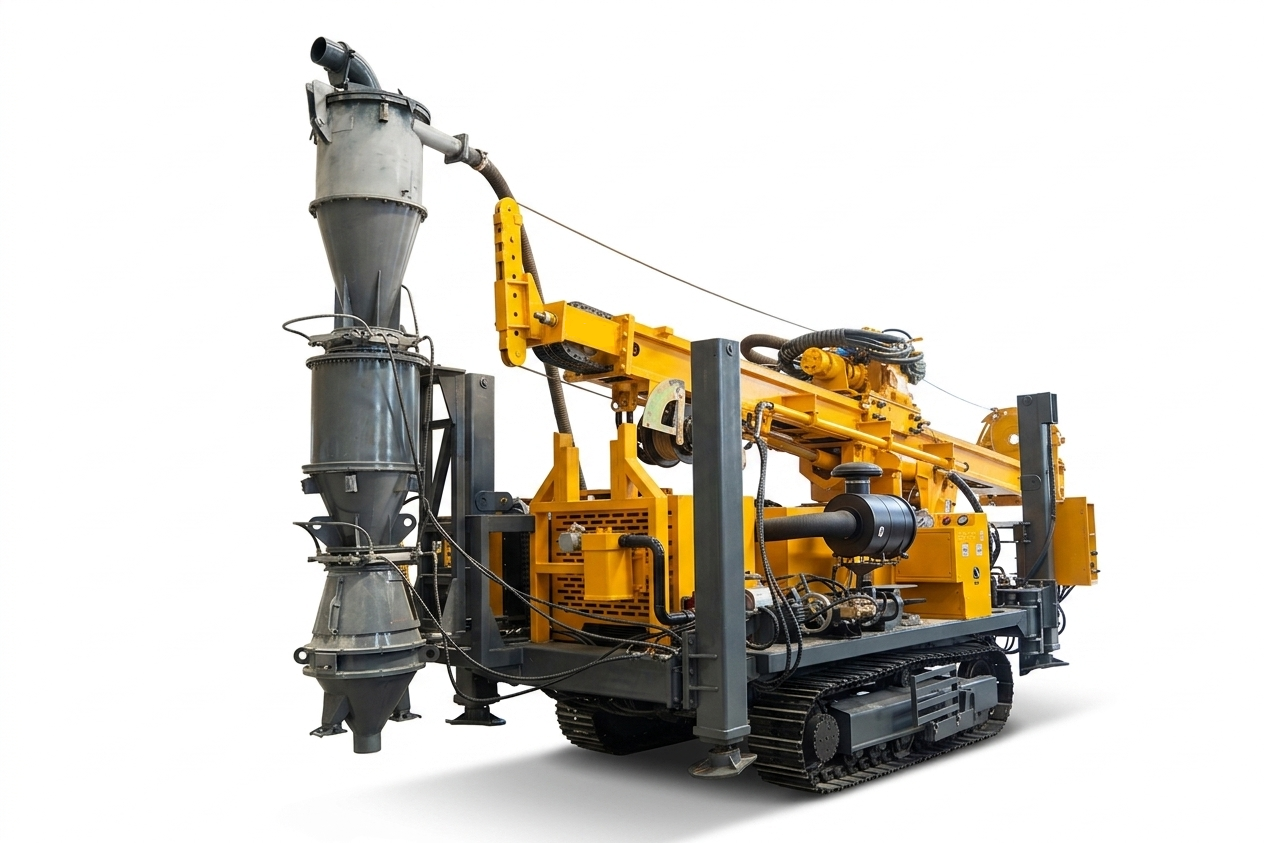

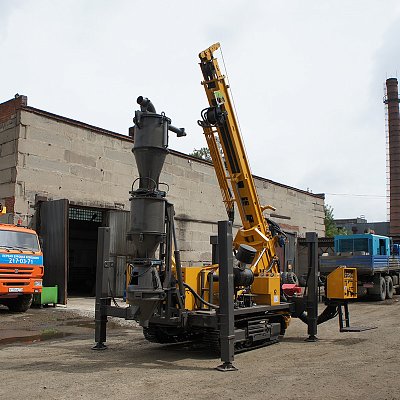

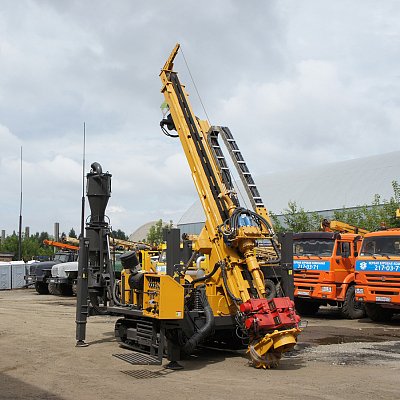

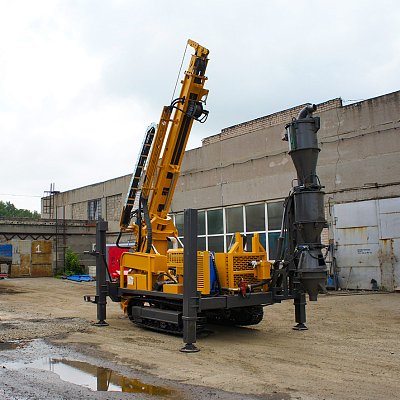

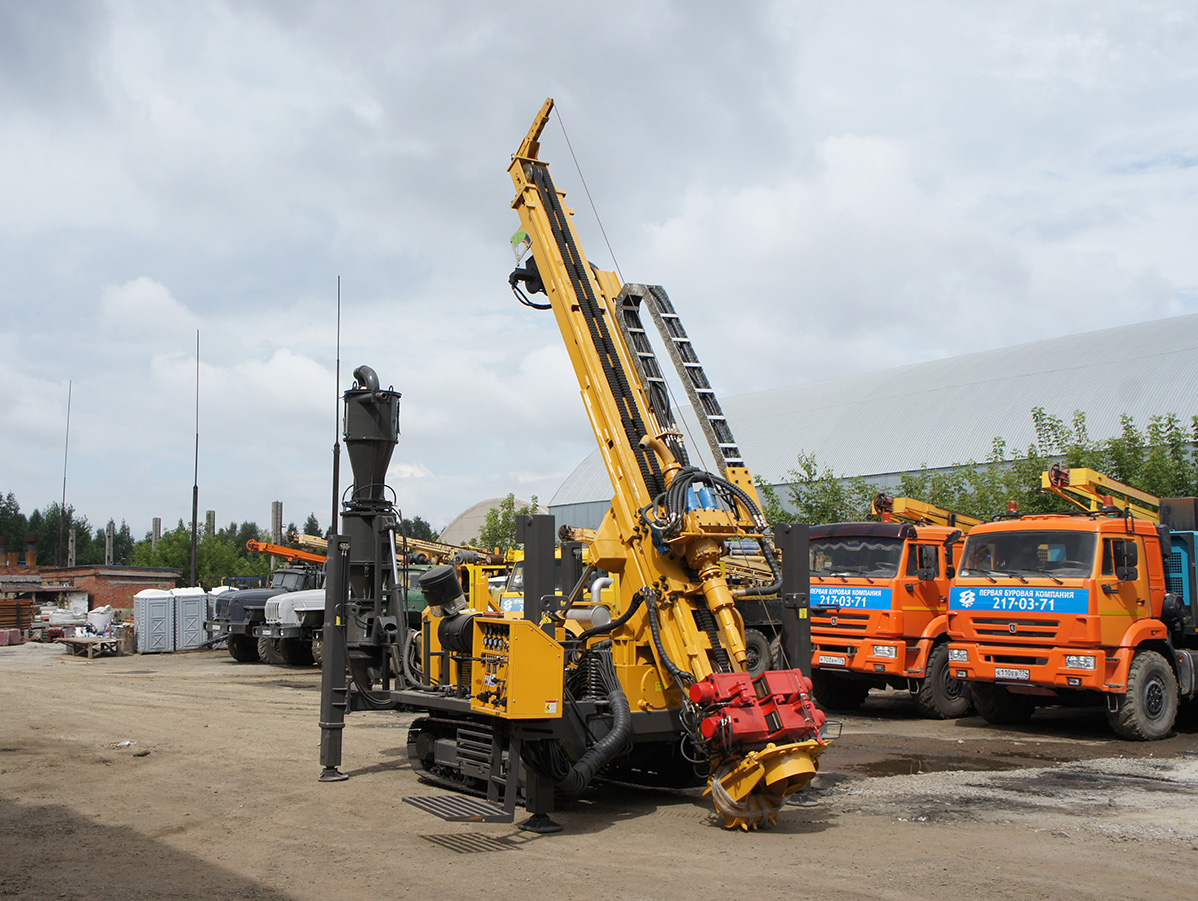

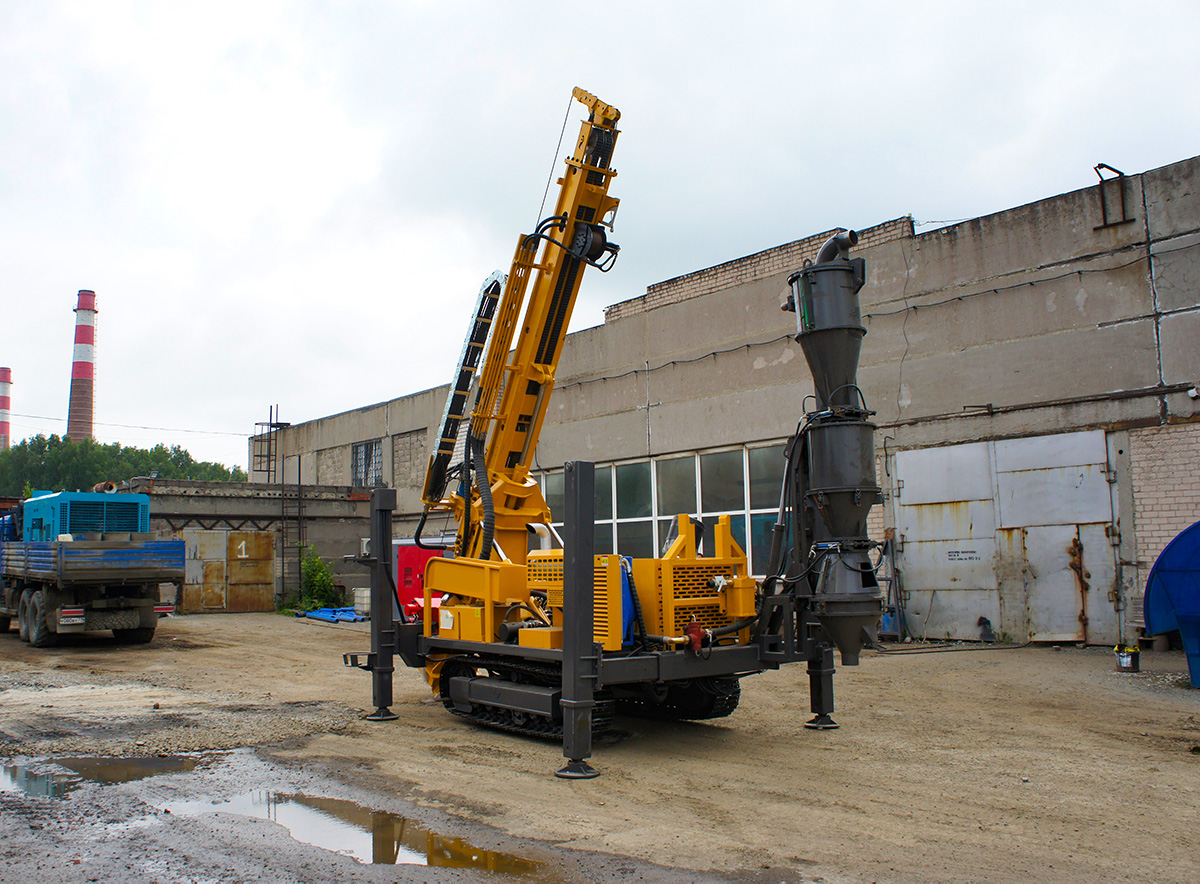

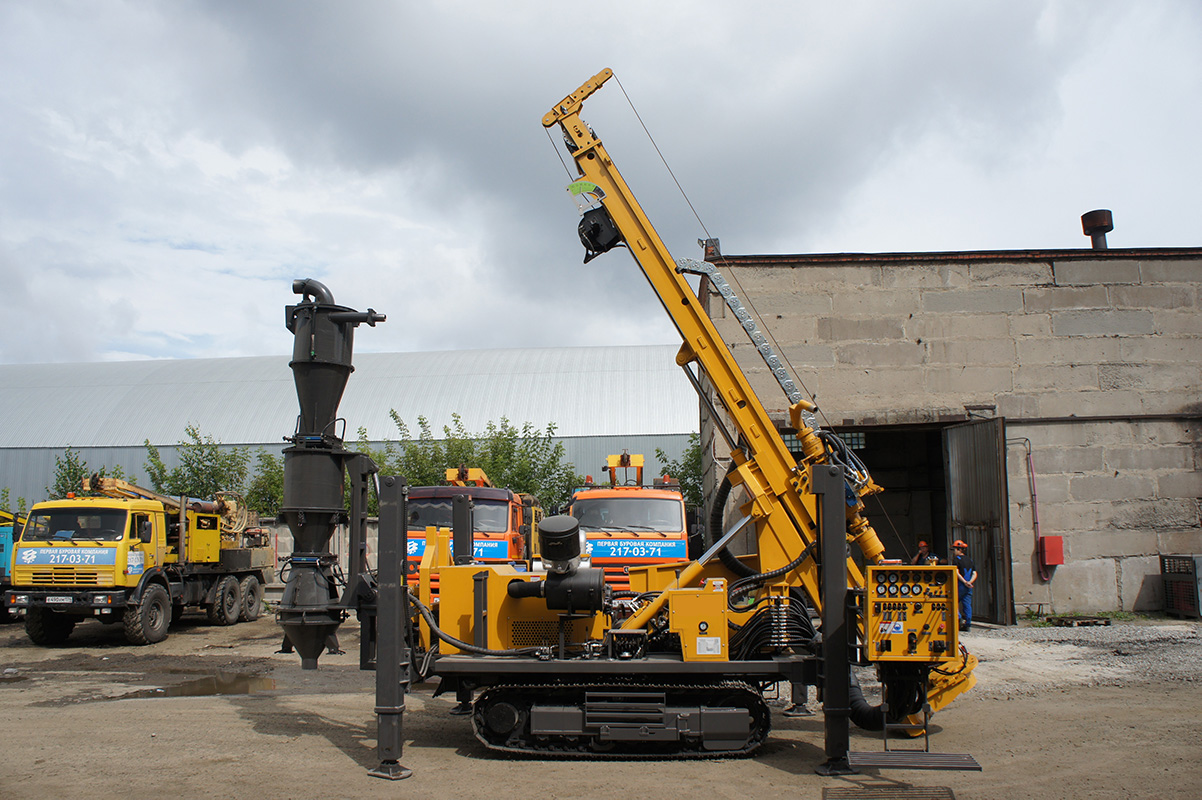

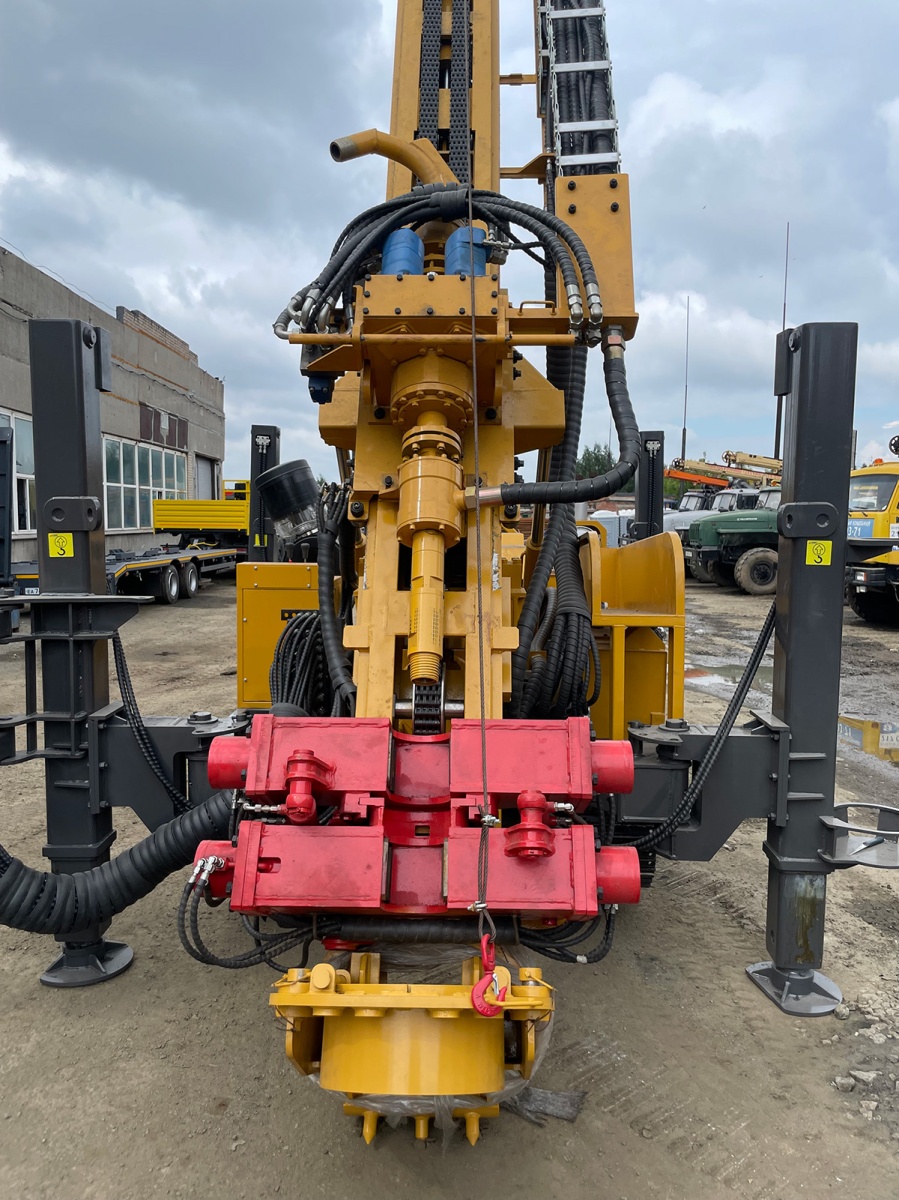

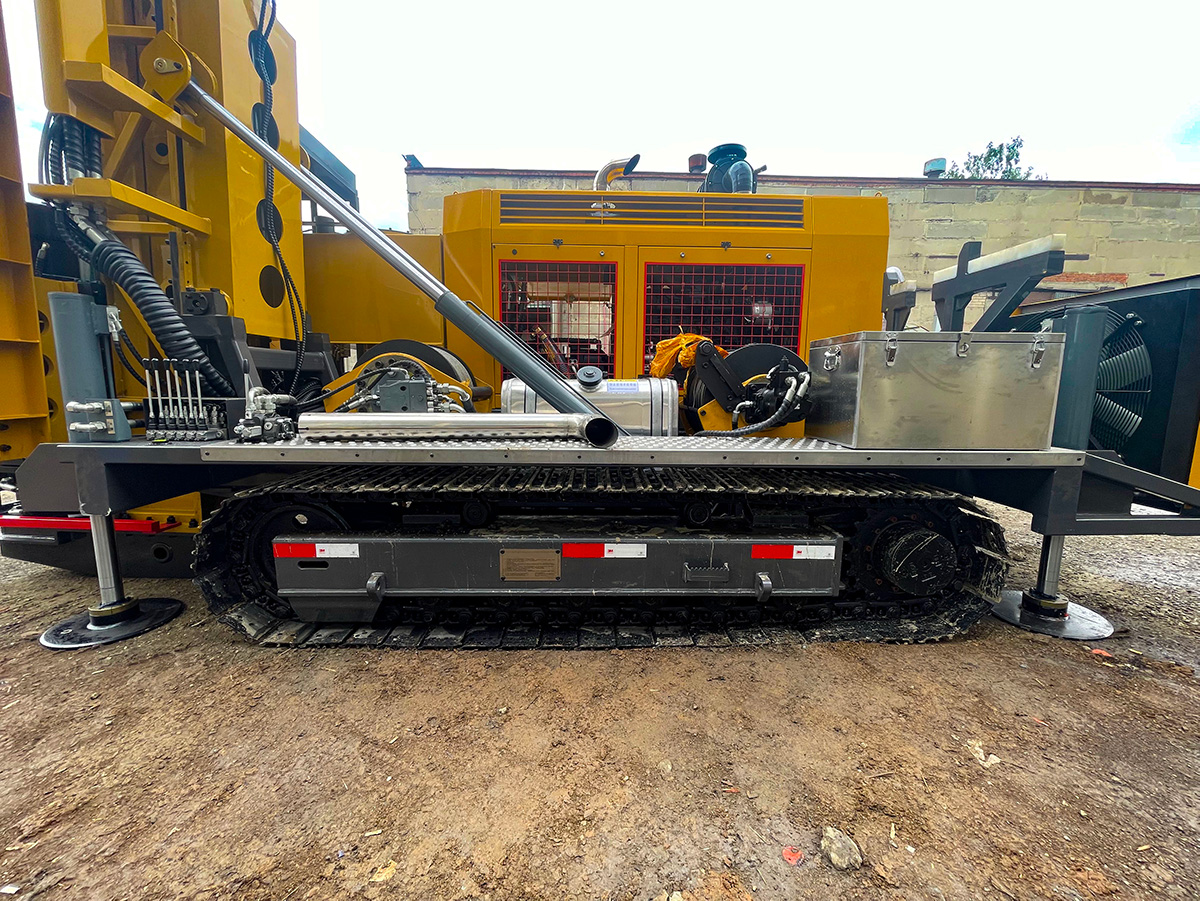

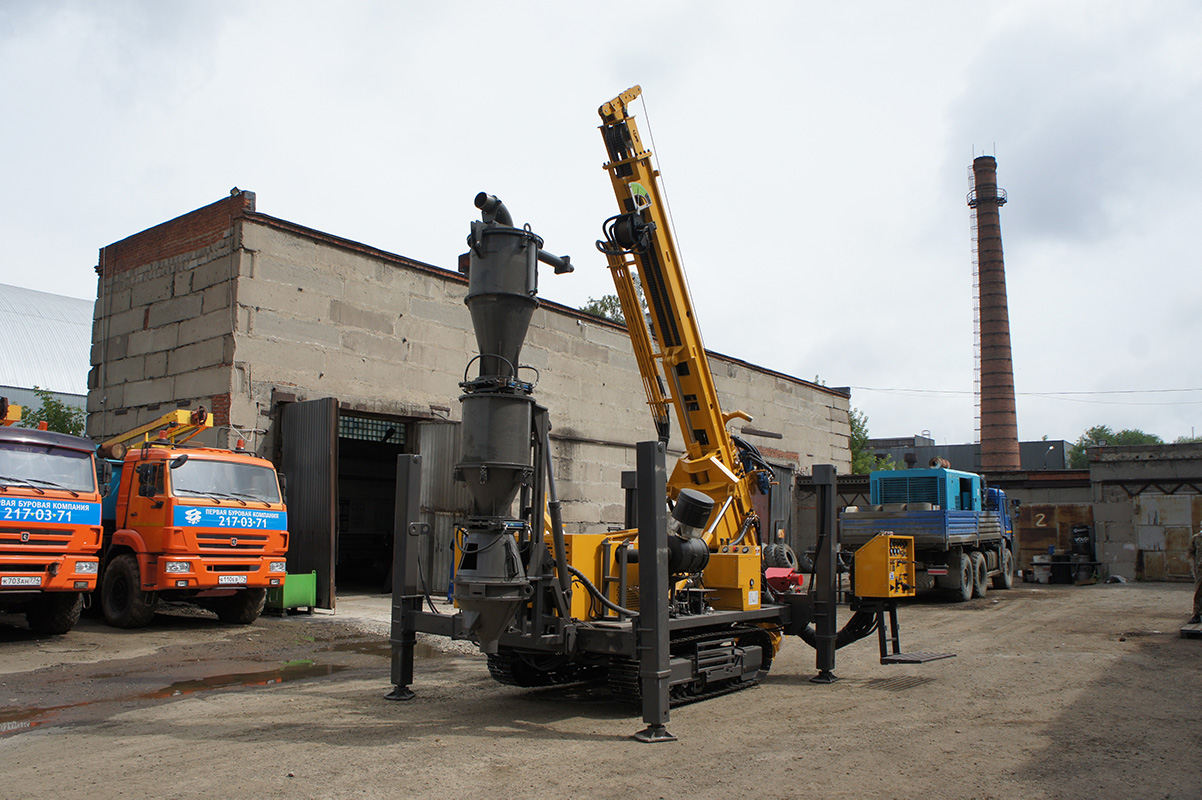

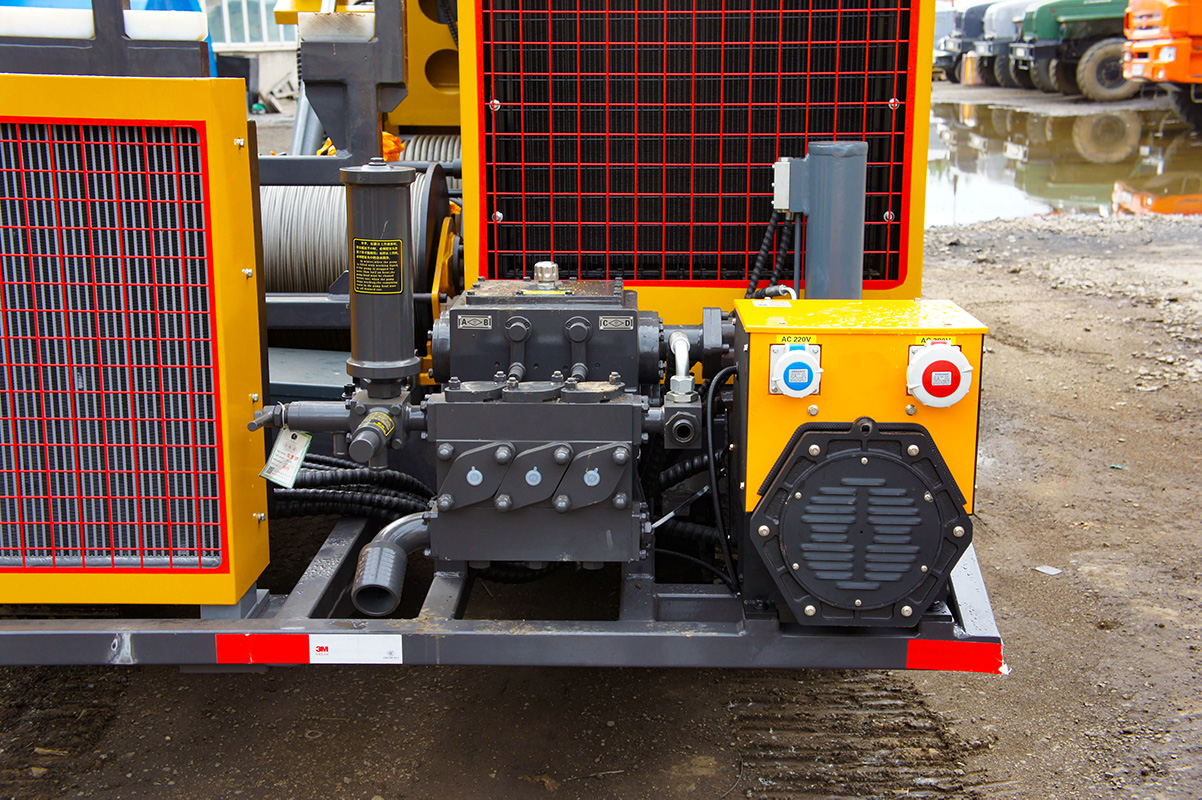

Буровая установка
RC-бурения FSL500

Модель для геологоразведочных работ с обратной циркуляцией
представляет собой многофункциональную, легкую, высокоэффективную
и полностью гидравлическую буровую установку

диаметры бурения 105-400 мм

глубина бурения до 100 м, при бурении диаметром 133 мм

дизельный двигатель 132 кВ

углы бурения 45^о - 90^о

максимальное усилие подъема 250 кН

грузоподъемность лебедки 15 кН

крутящий момент вращателя:

10000 Нм при 75 об/мин, 5000 Нм при 150 об/мин

масса установки 12 т

габаритные размеры 7000х2100х2800

Буровой инструмент RC

Буровой инструмент RC (Reverse Circulation — обратная циркуляция) предназначен для высокоскоростного бурения, при котором шлам транспортируется на поверхность по внутренней трубе под давлением сжатого воздуха.

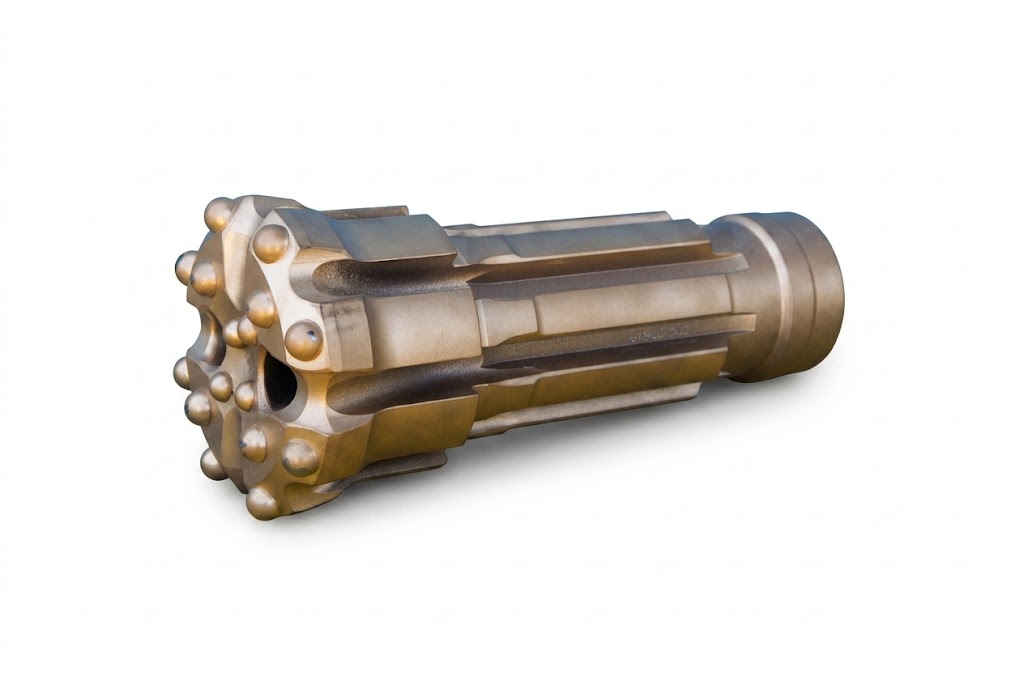

Пневмоударники и комплектующие
Бурильные трубы

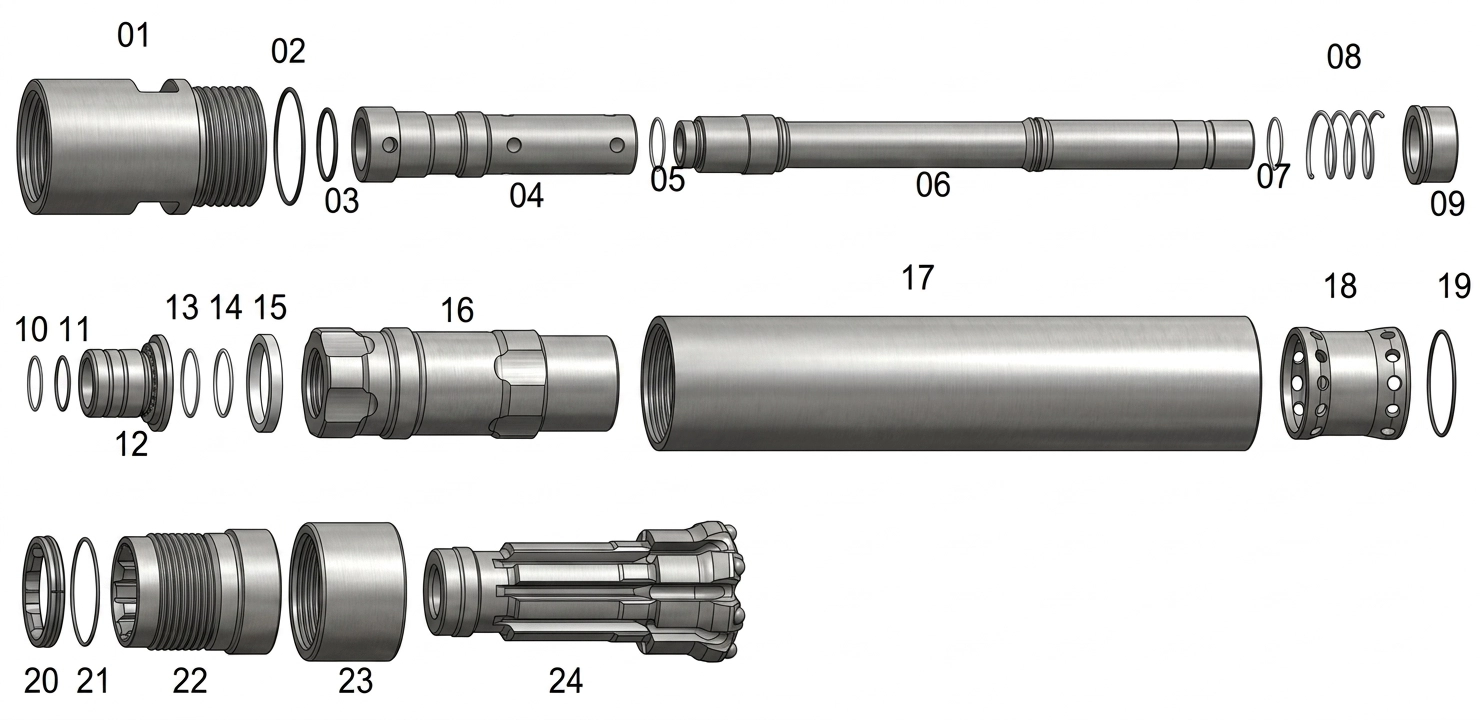

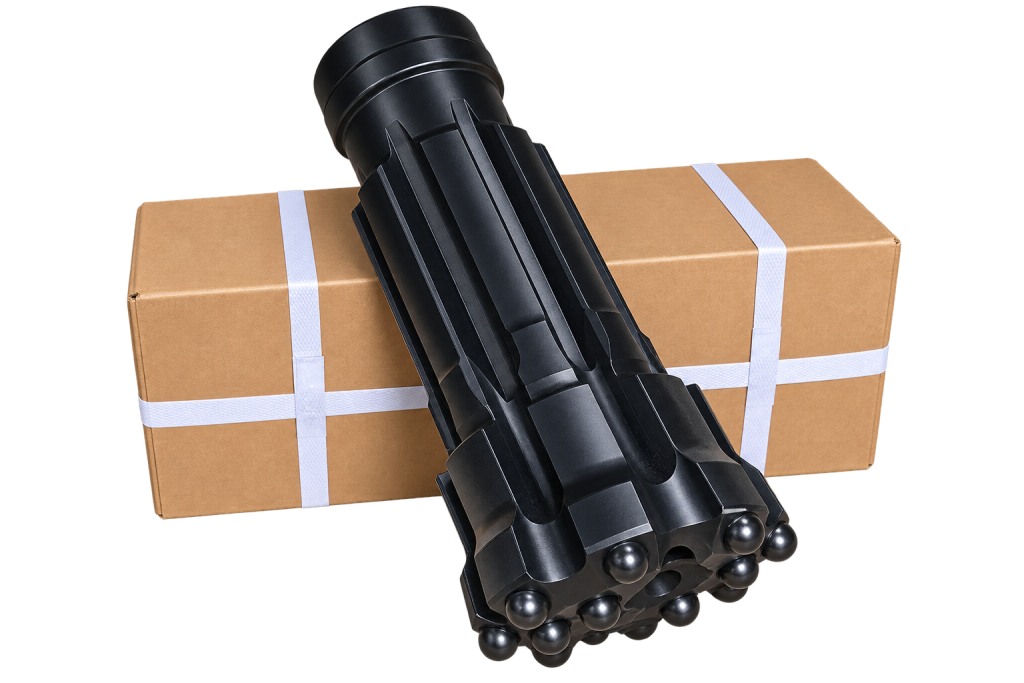

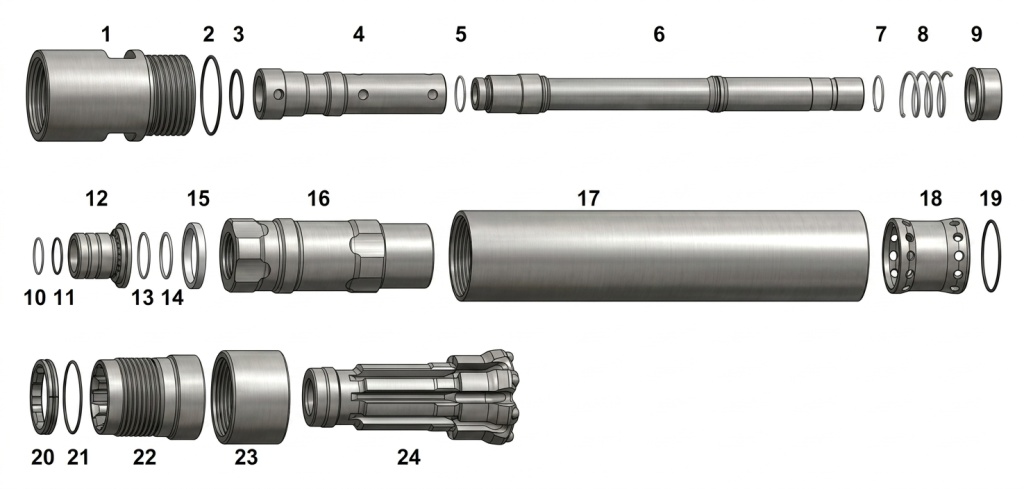

Пневмоударники и комплектующие

№ позиции	Наименование	Каталожный номер
1	Cоединительная труба	08-RC40-01
2	Уплотнительное кольцо	08-RC40-02
3	Уплотнительное кольцо	08-RC40-03
4	Шток клапана	08-RC40-04
5	Уплотнительное кольцо	08-RC40-05
6	Труба для сбора образцов (керноприёмник)	08-RC40-06
7	Уплотнительное кольцо	08-RC40-07
8	Пружина	08-RC40-08
9	Обратный клапан	08-RC40-09
10	Уплотнительное кольцо	08-RC40-10
11	Уплотнительное кольцо	08-RC40-11
12	Адаптер (переходник)	08-RC40-12
13	Уплотнительное кольцо	08-RC40-13
14	Уплотнительное кольцо	08-RC40-14
15	Резиновая прокладка	08-RC40-15
16	Поршень	08-RC40-16
17	Корпус поршня	08-RC40-17
18	Направляющая втулка	08-RC40-18
19	Уплотнительное кольцо	08-RC40-19
20	Стопорное кольцо	08-RC40-20
21	Уплотнительное кольцо	08-RC40-21
22	Зажимной патрон двигателя (фиксатор)	08-RC40-22
23	Защитный кожух	08-RC40-23
24	Буровая коронка	08-RC40-24

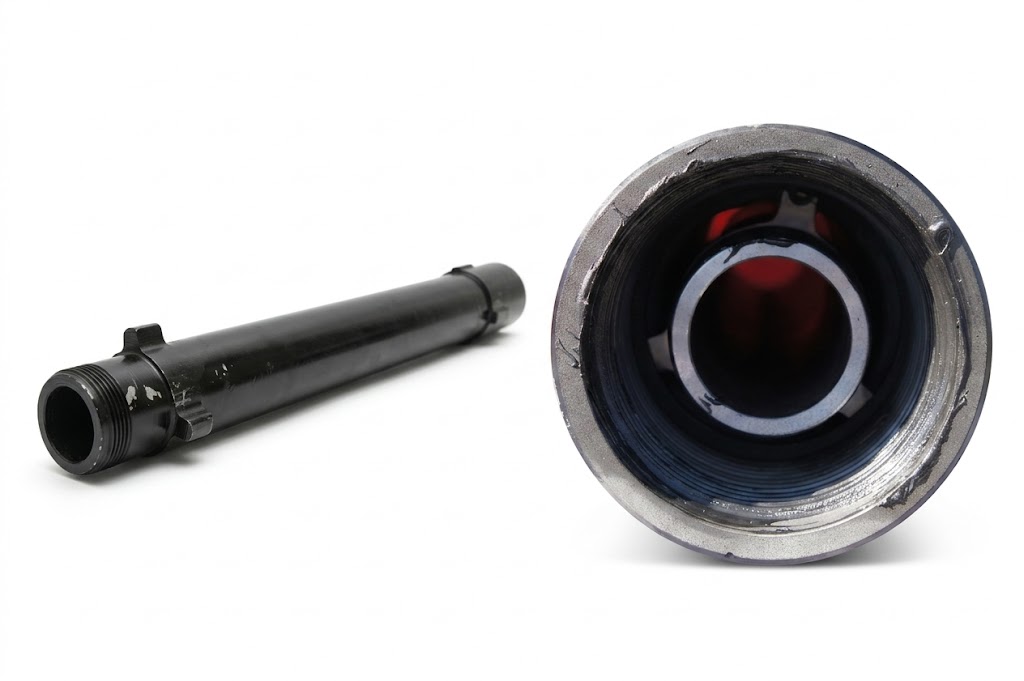

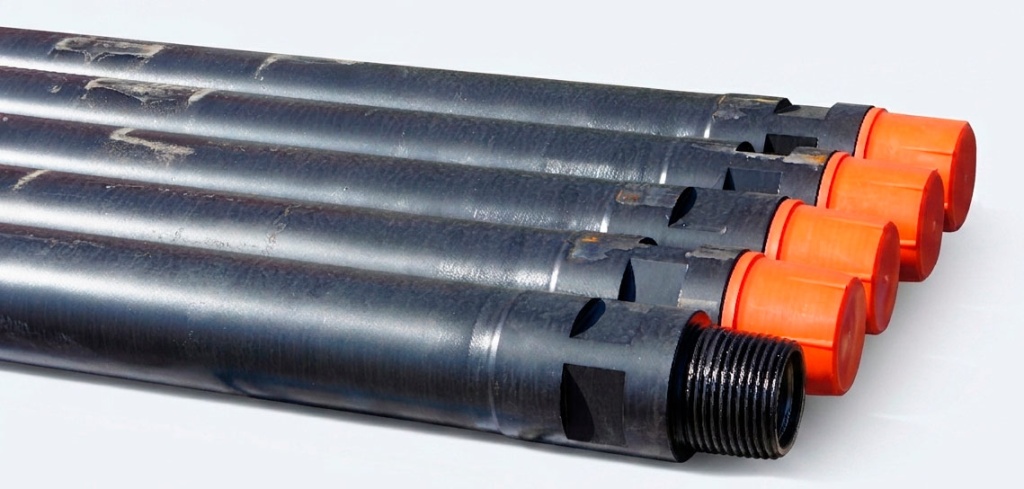

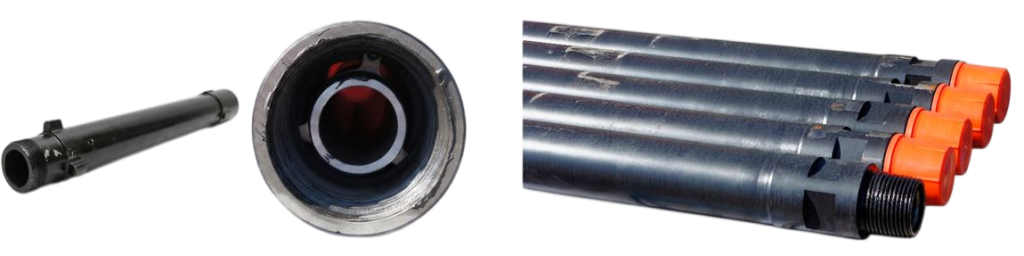

Бурильные трубы

Диаметры и резьбы бурильной трубы могут быть любыми, исходя из потребностей заказчика

Сопровождаем запуск и ввод в эксплуатацию буровых установок

Помощь при подборе

Если оборудование подбирается под конкретное техническое задание, помогаем оценить параметры бурения и подобрать подходящую конфигурацию установки и инструмента. При необходимости формируем стартовый комплект ЗИП, чтобы минимизировать риск простоев на объекте.

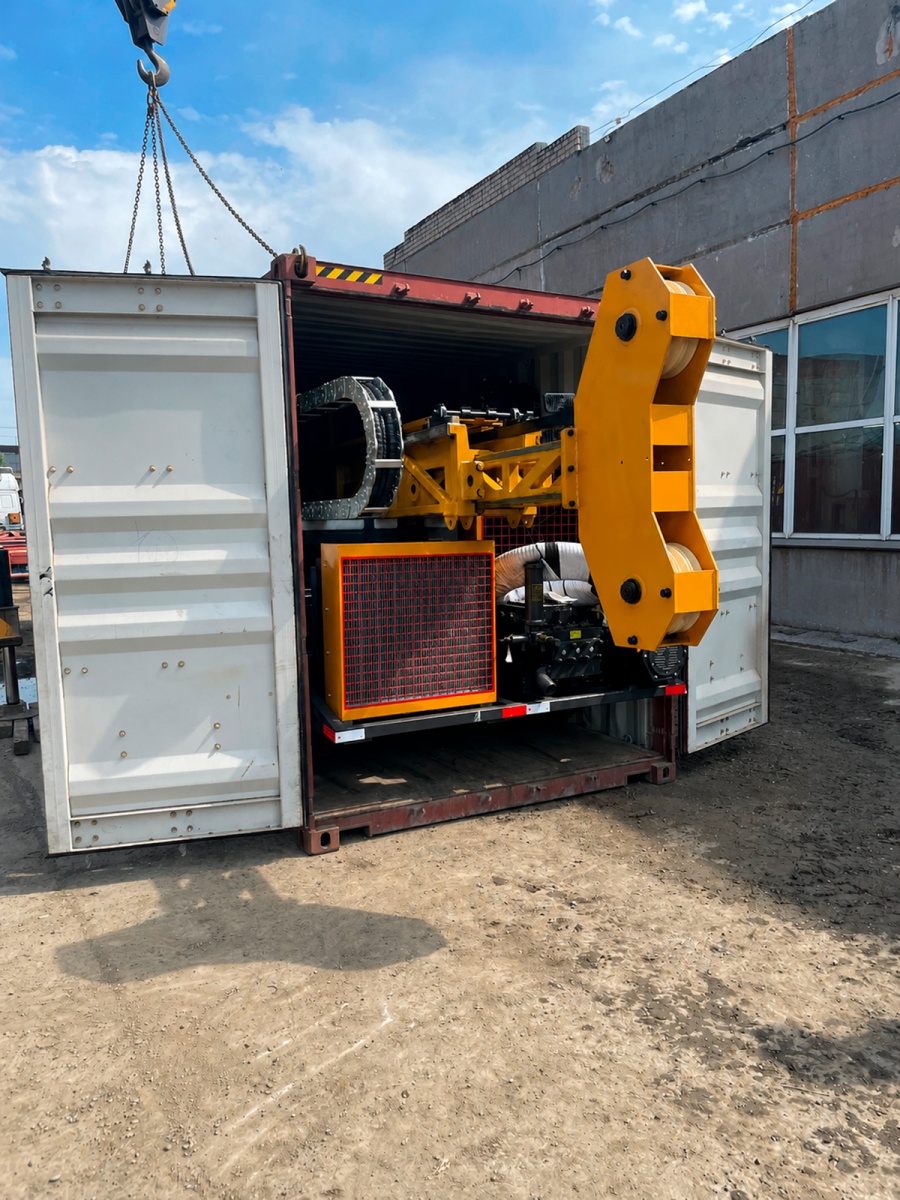

Логистика и организация поставки

Организуем доставку буровых установок, инструмента и комплектующих в любой регион России. При поставке учитываются габариты техники, особенности транспортировки и удаленность объекта.

Консультация по эксплуатации

Предоставляем рекомендации по режимам работы оборудования и организации бурового процесса, что помогает корректно запустить установку и избежать типовых ошибок на старте.

Гарантия от производителя

Поставляем оборудование с гарантией завода-изготовителя. Все условия гарантийного обслуживания фиксируются в договоре и подтверждаются заводской документацией.

Доставка техники по всей России

Отлаженная логистика в любые регионы, включая удаленные объекты

Организуем поставку установок и инструмента в любой регион, включая удаленные и труднодоступные районы.
Вы получаете оборудование и комплектующие непосредственно на место проведения работ

Прямая гарантия производителя до 12 месяцев

Поставляем установки с действующей гарантией. Все условия фиксируются в договоре и сопровождаются заводской документацией

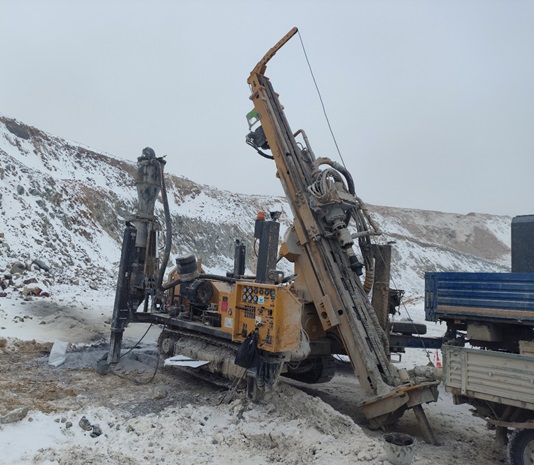

Практический опыт эксплуатации

Для части проектов заказчики предпочитают не раскрывать названия компаний и месторождений, поэтому в кейсах указывается тип работ, регион и условия эксплуатации

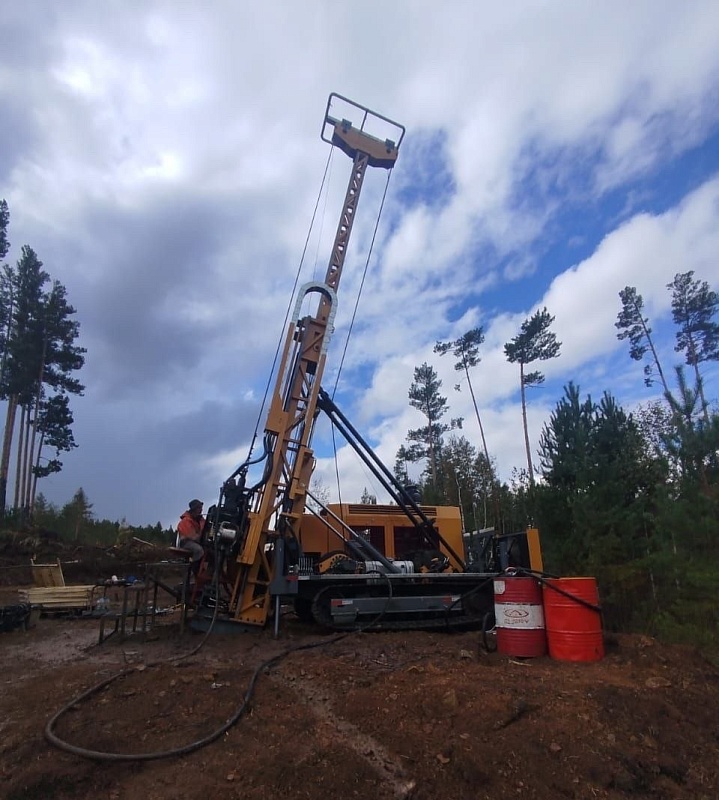

Регион: Хабаровский край
Тип работ: RC-бурение с отбором проб, глубина бурения до 100 метров
Срок поставки: менее 2-х месяцев

Решение:

подобрана установка под поставленные задачи
получены все разрешительные документы
создан русифицированный паспорт изделия с иллюстрациями, что упрощает обслуживание техники

Соблюдены все правила и требования ввоза данного бурового изделия с конфигурацией под работу, с комплектацией бурильными трубами, инструментом и стартовым комплектом расходников

Регион: Южный Урал
Тип работ: ССК бурение, глубина бурения до 1000 метров
Срок поставки: менее 2-х месяцев

Решение:

подобрана установка под поставленные задачи
получены все разрешительные документы
создан русифицированный паспорт изделия с иллюстрациями
поставка с дополнительном комплектом расходных материалов и фильтров для проведения планового ТО

Соблюдены все правила и требования ввоза данного бурового изделия с конфигурацией под работу, с комплектацией бурильными трубами и инструментом
